Conçu comme un système, pas comme un luminaire isoléLe rail ASTELLA de TUROLIGHT est un

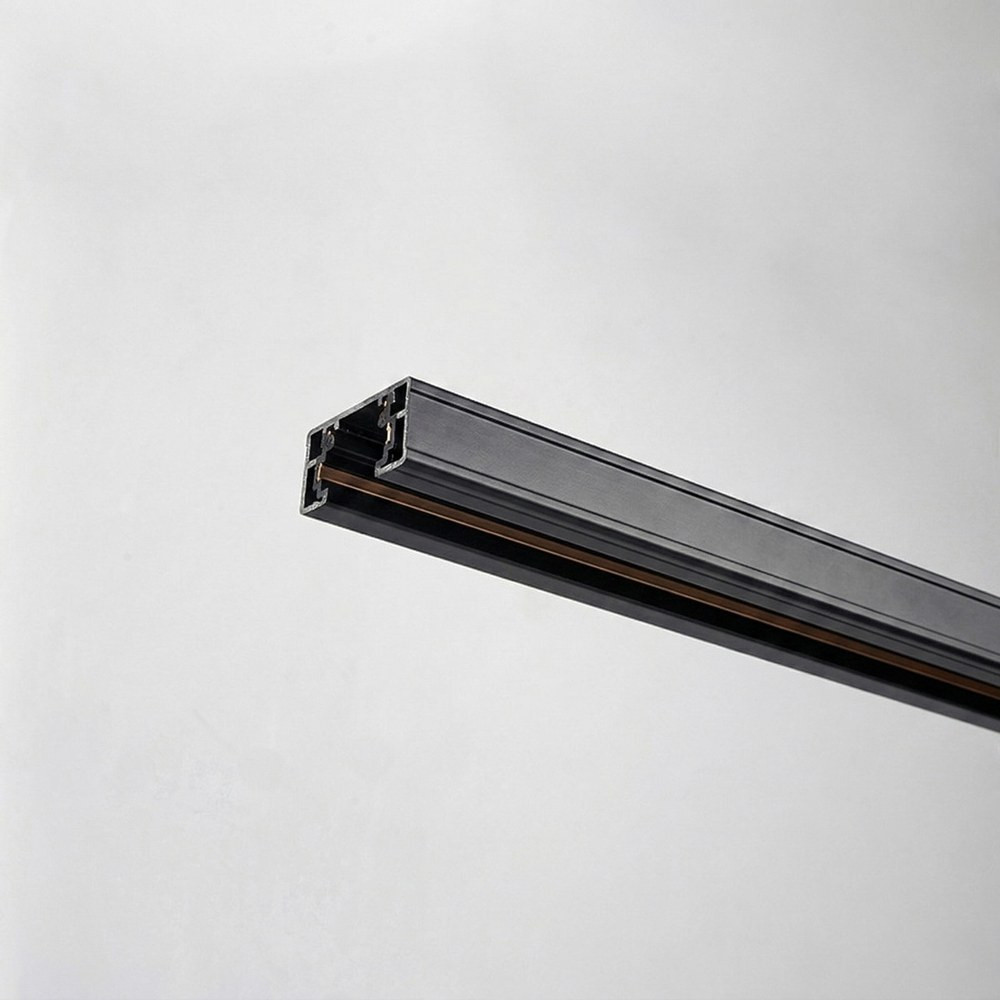

système de rail type H à circuit unique pensé pour être coupé, joint et prolongé selon la pièce, et non l'inverse. Cette section noire de 8 pieds est un bloc de construction : le dessous uni du rail fait face au plafond ou au mur, tandis que le côté allongé ouvert de la face du rail accepte les porte-lampes sur toute sa longueur. La position de vos
têtes de rail d'éclairage n'est donc jamais figée : on les glisse, on les réoriente, on en ajoute une de plus quand le mobilier change. La famille comprend raccords d'alimentation, raccords d'extrémité, embouts sans issue et jonctions mécaniques (modèles AST-TRK-H-LEC, AST-TRK-H-EC, AST-TRK-H-XC, AST-TRK-H-LC, AST-TRK-H-MJ, AST-TRK-H-TC, AST-TRK-H-SC et AST-TRK-H-FC), pour qu'un même parcours tourne un coin, forme un T, se croise en X ou se termine proprement.
Spécifications techniquesSKU : AST-TRK-H-08-BK
Marque : TUROLIGHT
Système : Système de rail ASTELLA
Type : Type H, circuit unique
Longueur : 8 pi
Tension : 120 V, 60 Hz
Intensité nominale : 20 A
Câblage : 1 voie (P + N + PE)
Classe de protection : Classe I
Indice de protection : IP20
Fini : Noir
Détails électriques et installationL'installation est simple pour un électricien ou un rénovateur expérimenté, mais l'ordre des étapes compte. Éteignez l'interrupteur à la source principale d'alimentation (boîte à fusibles) avant d'installer un rail ou des accessoires. Étape 1 : placez le rail au-dessus de la boîte de sortie et marquez la position des trous de fixation au plafond ou au mur; sur plaque de plâtre ou plâtre, percez des trous de fixation 5/8 et fixez le rail avec les boulons à bascule (fournis), et sur les surfaces en bois, utilisez des vis à bois standard #10 (non fournies). Étape 2 : installez les douilles de lampe et les raccords d'alimentation — coupez et dénudez les fils de la boîte sur 3/8" et fixez-les aux bornes à vis des connecteurs ou des raccords d'extrémité sous tension; pas besoin d'enrouler le fil autour de la vis. Étape 3 : rallumez l'alimentation principale. Les exigences locales d'installation doivent être respectées et les précautions de sécurité de base s'appliquent en tout temps.
Polarité, connecteurs et sécuritéPour maintenir la polarité du circuit d'une section à l'autre, les languettes de terre des connecteurs doivent être préparées avant de les faire glisser sur la languette du côté conducteur NON-GROUND de la section de rail que vous joignez. Si la mauvaise languette a été retirée, n'utilisez pas ce connecteur : la mise à la terre ne serait pas maintenue. Desserrez les vis de réglage de tous les types de connecteurs avant de les glisser dans l'extrémité ouverte du rail, puis resserrez une fois en place. Pour réduire le risque d'incendie, assurez-vous d'avoir glissé un raccord d'extrémité sans issue dans TOUTES les extrémités ouvertes du rail et serré les vis de réglage avant de mettre l'alimentation. Pour fixer un porte-lampe, alignez la ligne de polarité du rail avec celle du porte-lampe, poussez la partie supérieure de l'adaptateur (avec les languettes de contact) dans la fente du rail et tournez de 90°; si l'adaptateur ne tourne pas facilement, ne forcez pas, tournez dans l'autre sens. Pour le retirer, appuyez sur le levier de libération avec l'index et tournez de 90°. Pour réduire le risque d'incendie et de choc électrique, n'utilisez que des ensembles d'appareils marqués pour une utilisation avec le rail TUROLIGHT.
Là où il donne sa pleine mesure, et la documentationHuit pieds, c'est une longueur très pratique pour les espaces d'ici : une cuisine en couloir ou un îlot, un long hall d'entrée, une cage d'escalier transformée en galerie, un bureau à la maison ou un sous-sol fini; côté commercial, pensez aux murs d'étagères en boutique, aux comptoirs de café, aux salons de coiffure, aux galeries d'art, aux salles de montre et aux petits bureaux dont l'aménagement bouge. Comme le
fini noir se fait discret sur les plafonds foncés ou apparents, c'est le favori des décors de style industriel. Créez des parcours plus longs ou plus courts avec la
section 4 pi noire ou la
section 6 pi noire, voyez grand avec la
version 12 pi en blanc, ou agencez un plafond pâle avec la
section 8 pi blanche. Les instructions d'installation complètes des modèles AST-TRK se trouvent dans l'onglet Documentation (fiche technique AST-TRK-H-08-BK) — à lire avant de percer.
