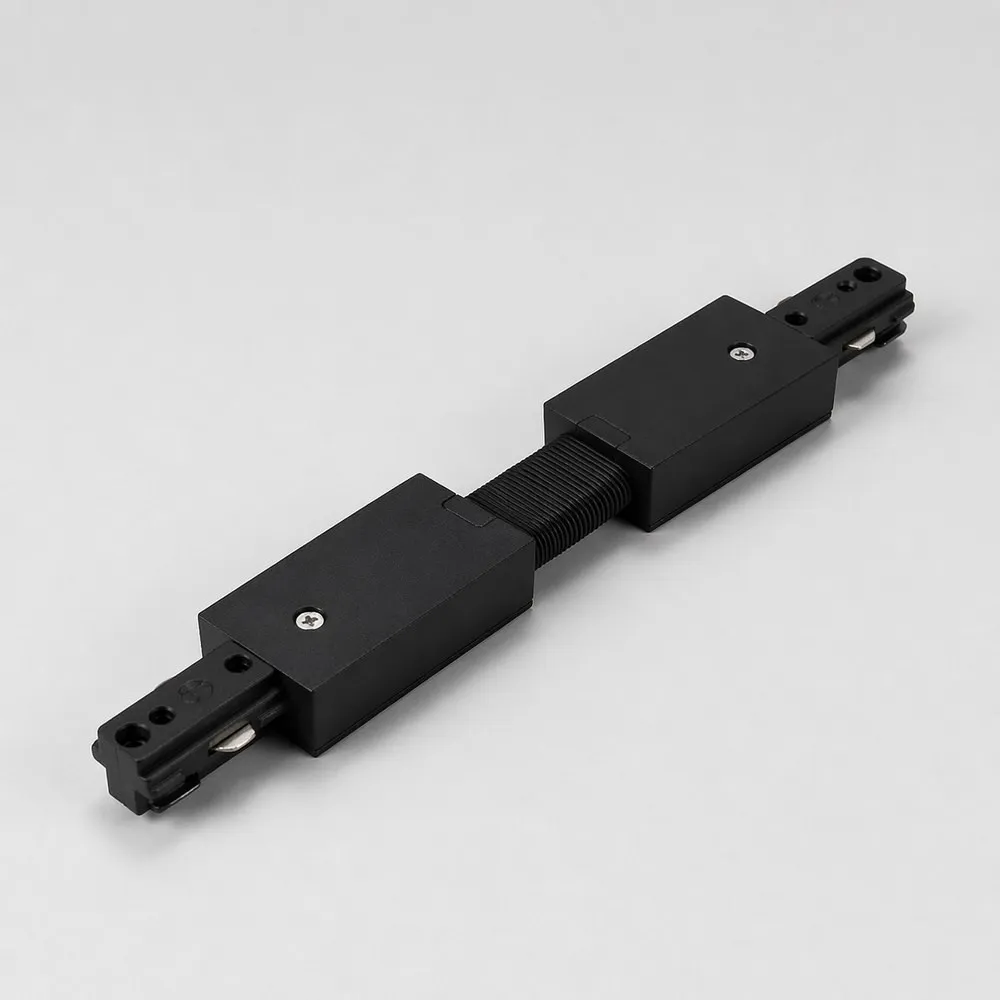

Ce que fait ce connecteurLe AST-TRK-H-FC-BK est le
connecteur flexible du système de rail ASTELLA de TUROLIGHT, un accessoire de
type H à circuit unique qui relie mécaniquement et électriquement deux sections de rail tout en permettant au parcours de changer de direction. Là où un joint droit ne fait que prolonger une ligne et où un coin fixe n'offre qu'un seul angle, le raccord flexible laisse l'installateur choisir l'angle sur place — pratique quand le plafond casse, quand une retombée gêne ou quand un mur de présentation forme un angle inhabituel. Il fait partie des connecteurs de la même famille listés sur les instructions d'installation (AST-TRK-H-LEC, AST-TRK-H-EC, AST-TRK-H-XC, AST-TRK-H-LC, AST-TRK-H-MJ, AST-TRK-H-TC, AST-TRK-H-SC et AST-TRK-H-FC), ce qui permet de planifier une configuration complète avec un seul système.
Spécifications techniquesSKU : AST-TRK-H-FC-BK
Marque : TUROLIGHT
Système : Système de rail ASTELLA
Type : Type H, circuit unique
Tension : 120V, 60HZ, 20A
Circuit : 1 voie (P + N + PE)
Classe : Classe I
Indice de protection : IP20
Fini : Noire
Modèles applicables : AST-TRK
Détails électriques et installationÉteignez toujours l'interrupteur à la source principale d'alimentation (boîte à fusibles) avant d'installer un rail ou des accessoires. Desserrez les vis de réglage du connecteur avant de le glisser dans l'extrémité ouverte du rail et assurez-vous qu'il entre bien à fond et droit. La polarité est l'étape critique sur tout
rail de type H : les languettes de terre des connecteurs doivent être préparées avant de les faire glisser sur la languette du côté conducteur NON-GROUND de la section de rail que vous joignez, et si la mauvaise languette a été retirée, le connecteur ne doit pas être installé. Une fois tous les rails et connecteurs correctement posés, assurez-vous d'avoir glissé les raccords d'extrémité morte dans TOUTES les extrémités ouvertes du rail et d'avoir serré les vis de réglage avant la mise sous tension. Les raccordements se font sur des bornes à vis avec un dénudage de 3/8 po, sans avoir besoin d'enrouler le fil autour de la vis. La Classe I implique une mise à la terre en bonne et due forme, et l'indice
IP20 confirme qu'il s'agit d'un produit d'intérieur, pour emplacement sec.
Compatibilité et montage du systèmeCe connecteur est conçu pour les rails AST-TRK de type H à circuit unique ainsi que pour les porte-lampes et adaptateurs prévus pour ce profil. Pour fixer un porte-lampe, alignez les lignes de polarité du rail et celles du porte-lampe, poussez la partie supérieure de l'adaptateur de montage (avec les languettes de contact) dans la fente du rail et tournez de 90°; si l'adaptateur ne tourne pas facilement, ne forcez pas, tournez dans l'autre sens, et pour le retirer, appuyez sur le levier de libération et tournez de 90°. Pour réduire le risque d'incendie et de choc électrique, n'utilisez que des ensembles d'appareils marqués pour une utilisation avec le rail
TUROLIGHT®. Composez votre parcours avec les rails noirs —
Rail AST 2 pi,
Rail AST 4 pi et
Rail AST 6 pi — ou mariez-les à des sections blanches comme le
Rail AST 8 pi type H blanc lorsque la couleur du plafond change.
Applications et documentationPensez à une boutique dont le rail doit suivre une vitrine en biais, à un corridor de galerie qui tourne, à un café avec une retombée inclinée au-dessus du bar, ou à un sous-sol rénové où la poutre force le parcours hors axe. Dans tous ces cas, un seul
connecteur flexible évite une deuxième alimentation et garde l'éclairage sur un circuit continu. Les entrepreneurs apprécient aussi que le même accessoire serve aux projets résidentiels et commerciaux : un seul système couvre le salon du condo et la salle de montre. La feuille d'instructions d'installation du système ASTELLA type H à circuit unique, qui couvre les modèles AST-TRK et ce connecteur, se trouve dans l'onglet Documentation de cette page — téléchargez-la avant de percer et gardez-la sous la main pour les étapes de polarité et de mise à la terre.
