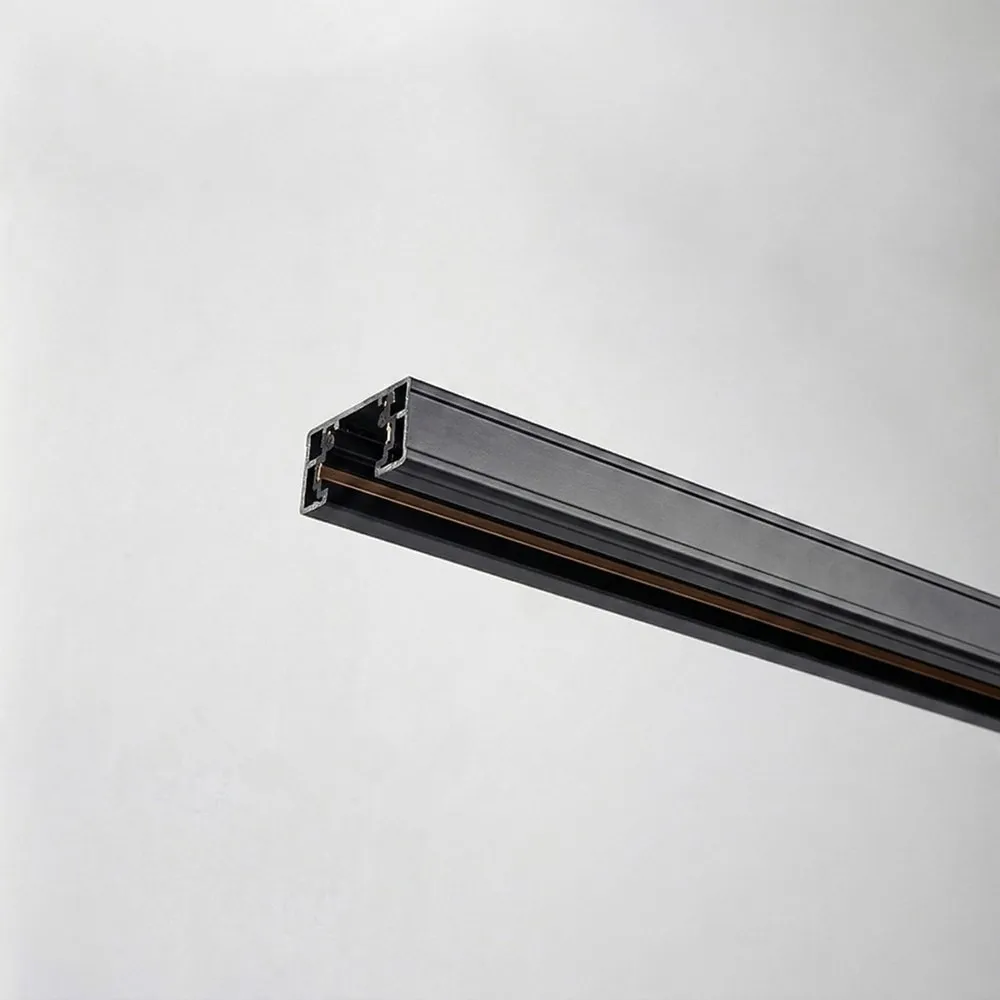

Pensé comme un système, pas comme un luminaire isoléLe rail ASTELLA de TUROLIGHT est un
système de rail type H à circuit unique, l'un des profils de rail les plus répandus dans les maisons et commerces nord-américains. Le rail transporte trois conducteurs —
P + N + PE (phase, neutre et mise à la terre) — dans un seul profilé, avec une
ligne de polarité marquée sur le corps pour que douilles, connecteurs et raccords soient toujours bien orientés. Le côté allongé de la face du rail s'ouvre pour accepter les têtes, tandis que le dessous uni s'appuie à plat contre le plafond ou le mur. Comme le rail est à un seul circuit, toutes les têtes du parcours sont alimentées et commandées ensemble : simple, prévisible et facile à mettre en service pour un électricien.
Détails électriques et sécuritéCe rail fonctionne en
120 V, 60 Hz avec une intensité de
20 A, et il est classé
Classe I, IP20 : il est donc destiné aux emplacements intérieurs secs et repose sur une mise à la terre adéquate. Pour réduire le risque d'incendie et de choc électrique, n'utilisez que des ensembles d'appareils marqués pour une utilisation avec le rail TUROLIGHT. Éteignez l'interrupteur à la source principale d'alimentation (boîte à fusibles) avant d'installer le rail ou des accessoires, et respectez les exigences locales d'installation. Une fois tous les rails et connecteurs correctement installés, assurez-vous d'avoir glissé un raccord sans issue dans TOUTES les extrémités ouvertes du rail et de serrer les vis de réglage avant de remettre l'alimentation.
Installation, étape par étapePlacez le rail au-dessus de la boîte de sortie et marquez la position des trous de fixation au plafond ou au mur. Sur plaque de plâtre ou plâtre, percez des trous de
5/8 et fixez le rail avec les
boulons à bascule fournis ; sur surfaces en bois, utilisez des vis à bois standard
#10 (non fournies). Coupez et dénudez les fils de la boîte sur
3/8" et fixez-les aux bornes à vis du raccord d'alimentation — pas besoin d'enrouler le fil autour de la vis. Avant de glisser un connecteur dans l'extrémité ouverte du rail, desserrez ses vis de réglage et sélectionnez la bonne languette de mise à la terre : les languettes de terre doivent être préparées avant d'être glissées sur la languette du côté conducteur NON-GROUND de la section jointe ; si la mauvaise languette a été retirée, n'utilisez pas ce connecteur, car la mise à la terre ne serait pas maintenue. Pour fixer un porte-lampe, alignez les lignes de polarité du rail et de la douille, poussez la partie supérieure de l'
adaptateur de montage (avec ses languettes de contact) dans la fente du rail et tournez de 90°. Si l'adaptateur ne tourne pas facilement, ne forcez pas : tournez dans l'autre sens. Pour retirer une tête, appuyez sur le levier de libération avec l'index et tournez de 90°. Puis rallumez l'alimentation principale.
Spécifications techniquesSKU : AST-TRK-H-06-BK
Marque : TUROLIGHT
Système : Système de rail ASTELLA, type H
Circuit : Circuit unique, 1 voie (P + N + PE)
Longueur : 6 pi
Tension : 120 V, 60 Hz
Intensité : 20 A
Protection : Classe I, IP20
Fini : Noire
Montage : Plafond ou mur, boulons à bascule fournis
Où il brille et ce qui va avecUne section de 6 pieds est la longueur idéale pour un
îlot de cuisine, un corridor, une salle à manger, un bureau à la maison ou un mur vedette, et elle s'étend très bien dans les
espaces commerciaux : boutiques, galeries, cafés, salles de montre, salons de coiffure et aires de réception où la marchandise et les œuvres changent de place. Combinez les sections pour atteindre la longueur désirée — le
rail noir de 2 pi, le
rail noir de 4 pi et le
rail noir de 8 pi font partie de la même famille type H à circuit unique, et la
version de 12 pi existe pour les longs parcours sans interruption. La gamme ASTELLA comprend aussi les raccords d'alimentation, raccords sans issue et jonctions identifiés dans la feuille d'installation (AST-TRK-H-LEC, AST-TRK-H-EC, AST-TRK-H-XC, AST-TRK-H-LC, AST-TRK-H-TC, AST-TRK-H-SC, AST-TRK-H-FC, AST-TRK-H-MJ). La
fiche technique et les instructions d'installation du AST-TRK-H-06-BK se trouvent dans l'onglet Documentation — à lire avant de percer le premier trou.
