Un système de rail fait pour être reconfiguréLe
rail ASTELLA de TUROLIGHT est un

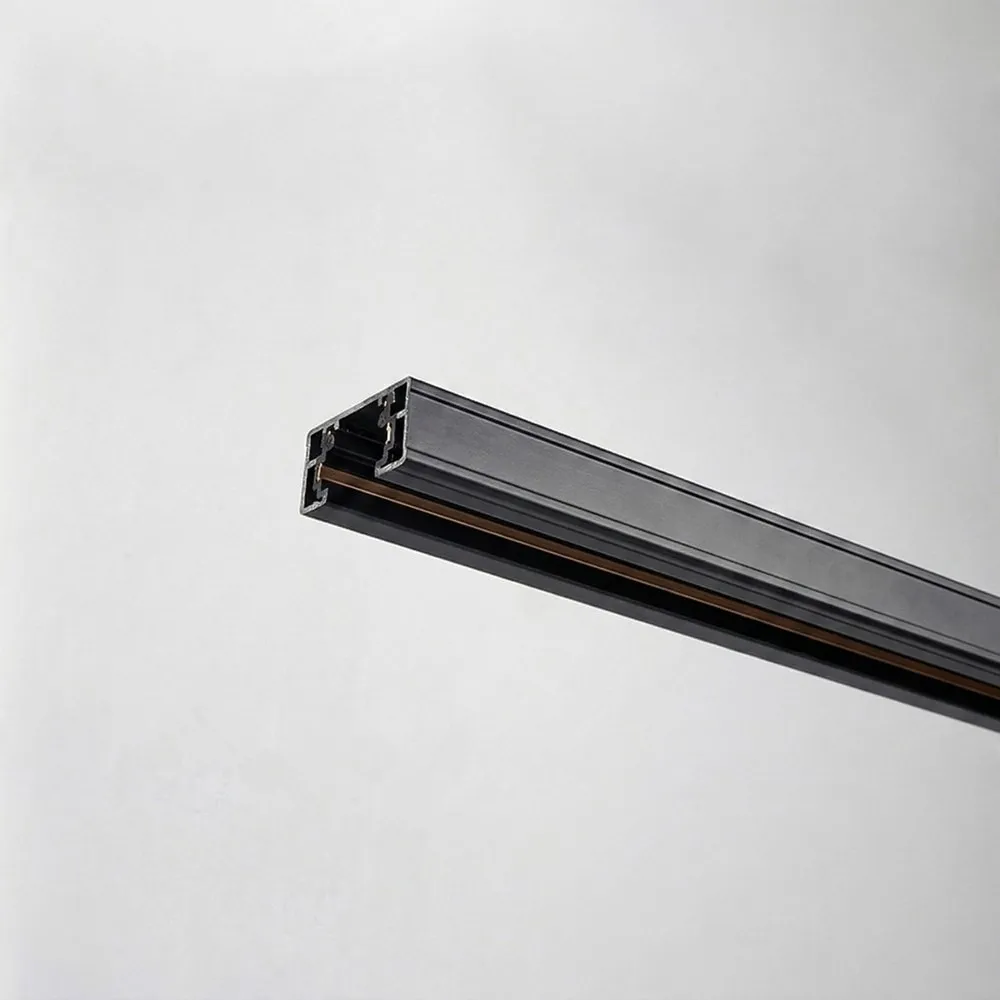

rail type H à circuit unique conçu autour d'une idée simple : la lumière doit suivre la pièce, et non l'inverse. La section noire de 2 pieds offre un parcours compact et discret là où un rail pleine longueur serait exagéré — au-dessus d'une péninsule, d'un coin lecture, le long d'un étroit alignement de tablettes de présentation. Le dessous uni du rail fait face au plafond ou au mur, tandis que le côté allongé et ouvert de la face du rail reçoit les porte-lampes. L'adaptateur s'insère dans la fente et se verrouille en tournant de 90°, et se retire en appuyant sur le levier de libération : changer une tête, en ajouter une ou réorienter tout le parcours prend quelques minutes, sans recâblage.
Spécifications techniquesCode produit : AST-TRK-H-02-BK
Marque : TUROLIGHT
Système : Système de rail ASTELLA
Type : Type H, circuit unique
Circuit : 1 voie (P + N + PE)
Tension : 120 V, 60 Hz
Intensité : 20 A
Classe / protection : Classe I, IP20
Longueur : 2 pi
Fini : Noire
Détails électriques et installationCommencez toujours par éteindre l'interrupteur à la source principale d'alimentation (boîte à fusibles) avant d'installer le rail ou des accessoires. Placez le rail au-dessus de la boîte de sortie et marquez la position des trous de fixation au plafond ou au mur. Sur plaque de plâtre ou plâtre, percez des trous de fixation 5/8 et fixez le rail avec les boulons à bascule (fournis); sur des surfaces en bois, utilisez des vis à bois standard #10 (non fournies). Dénudez les fils sur 3/8 po et fixez-les aux bornes à vis des connecteurs ou raccords d'extrémité sous tension — pas besoin d'enrouler le fil autour de la vis. Desserrez les vis de réglage de tout connecteur avant de le glisser dans l'extrémité ouverte du rail, puis resserrez. Comme le rail porte une
ligne de polarité, alignez-la avec celle du porte-lampe ou du connecteur afin que la mise à la terre soit maintenue à chaque jonction; si la mauvaise languette de mise à la terre a été retirée d'un connecteur, ne l'utilisez pas. Enfin, glissez un
raccord sans issue dans TOUTES les extrémités ouvertes et serrez les vis de réglage avant de remettre l'alimentation. Les exigences locales d'installation doivent être respectées, et seuls les ensembles d'appareils marqués pour une utilisation avec le rail TUROLIGHT doivent être installés.
Compatibilité et accessoiresCe rail fait partie de la famille AST-TRK, qui comprend les raccords nécessaires pour dessiner un parcours : raccord d'alimentation sous tension, raccord d'extrémité, connecteur en X, en L, en T, droit, flottant et l'adaptateur de montage — AST-TRK-H-LEC, AST-TRK-H-EC, AST-TRK-H-XC, AST-TRK-H-LC, AST-TRK-H-TC, AST-TRK-H-SC, AST-TRK-H-FC et AST-TRK-H-MJ. Les sections se joignent bout à bout : commencez avec ce 2 pi et prolongez plus tard avec le
rail 4 pi noire, le
rail 6 pi noire, le
rail 8 pi noire, ou harmonisez un plafond pâle avec le
rail 12 pi blanc. Seuls les
spots sur rail type H à circuit unique et leurs adaptateurs conviennent à ce système.
Où il fait la différence, et documentationLes propriétaires installent de courts rails noirs au-dessus des îlots de cuisine, des tables à dîner, des œuvres de cage d'escalier et des bars de sous-sol; les entrepreneurs les aiment en rénovation de condo, quand il n'y a qu'une boîte de sortie existante et aucune envie de percer dix trous au plafond; boutiques, cafés, salons et petites galeries s'en servent pour baigner un mur vedette ou mettre en valeur une table de produits, puis réorientent les têtes quand la présentation change. Avec 120 V, 60 Hz, 20 A sur un circuit unique, un court parcours peut porter plusieurs têtes LED à faible consommation tout en gardant un plafond épuré. Le PDF technique (AST-TRK-H-02-BK Spec Sheet), qui inclut les instructions d'installation bilingues complètes, se trouve dans l'onglet Documentation de cette page : lisez-le avant de commencer et conservez-le au dossier de chantier.
