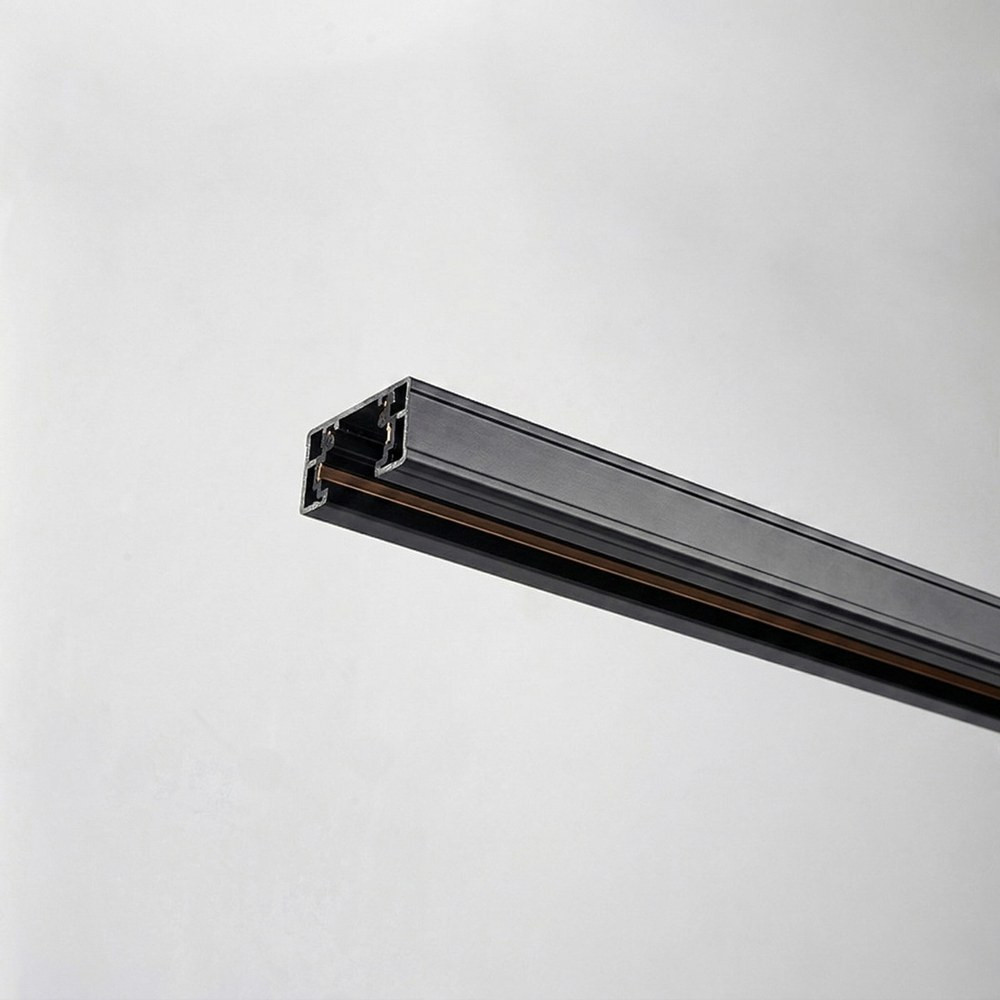

L'ossature de votre plan d'éclairageLe système de rail ASTELLA est un
rail en surface qui transporte le courant sur toute sa longueur et permet aux porte-lampes compatibles de s'y brancher n'importe où. Cette section de 12 pi est le format
type H à circuit unique : le côté ouvert du rail fait face à la pièce, le dessous uni s'appuie à plat contre le plafond ou le mur, et les lignes de polarité imprimées sur le rail et sur chaque adaptateur indiquent tout de suite dans quel sens insérer une tête. Pour fixer un porte-lampe, alignez la ligne de polarité du rail avec celle du porte-lampe, poussez la partie supérieure de l'adaptateur de montage (avec ses languettes de contact) dans la fente et tournez de 90°. Si l'adaptateur ne tourne pas facilement, ne forcez pas : tournez dans l'autre sens. Pour retirer une tête, appuyez sur le levier de libération avec l'index et tournez de 90°. C'est toute l'opération, sans outil.
Détails électriques et installationLe rail fonctionne en
120 V, 60 Hz, 20 A, il est de Classe I et porte l'indice
IP20 : il est donc destiné aux espaces intérieurs secs. C'est un circuit 1 voie avec phase, neutre et terre de protection (P + N + PE). Éteignez toujours l'interrupteur à la source principale d'alimentation (boîte à fusibles) avant d'installer un rail ou des accessoires. Placez le rail au-dessus de la boîte de sortie, marquez la position des trous de fixation au plafond ou au mur, puis percez : dans le gypse ou le plâtre, des trous 5/8 avec les boulons à bascule fournis; dans le bois massif, des vis à bois standard #10 (non fournies). Pour les connexions, coupez et dénudez les fils de la boîte sur 3/8 et fixez-les aux bornes à vis du raccord d'alimentation ou d'extrémité — pas besoin d'enrouler le fil autour de la vis. Les exigences locales d'installation doivent être respectées : confiez l'alimentation à un maître électricien.
Connecteurs, polarité et sécuritéAvant de glisser un connecteur dans une extrémité ouverte, desserrez ses vis de réglage. Sélectionnez la bonne languette de mise à la terre : pour maintenir la polarité du circuit, les languettes de terre des connecteurs doivent être préparées avant de les faire glisser sur la languette du côté conducteur NON-GROUND de la section de rail que vous joignez. Si la mauvaise languette a été retirée, N'UTILISEZ PAS ce connecteur, car la mise à la terre ne sera plus maintenue. Une fois tous les rails et connecteurs correctement installés, glissez un raccord sans issue dans TOUTES les extrémités ouvertes du rail et serrez les vis de réglage avant de remettre l'alimentation. Pour réduire le risque d'incendie et de choc électrique, n'utilisez que des ensembles d'appareils marqués pour une utilisation avec le rail TUROLIGHT.
Spécifications techniquesCode : AST-TRK-H-12-BK
Marque : TUROLIGHT
Système : système de rail ASTELLA
Type : type H, circuit unique
Longueur : 12 pi
Tension : 120 V, 60 Hz, 20 A
Circuit : 1 voie (P + N + PE)
Protection : Classe I, IP20
Fini : noir
Accessoires compatibles : AST-TRK-H-LEC, AST-TRK-H-EC, AST-TRK-H-XC, AST-TRK-H-LC, AST-TRK-H-MJ, AST-TRK-H-TC, AST-TRK-H-SC, AST-TRK-H-FC
Applications, compatibilité et documentationDouze pieds, c'est assez pour bâtir un vrai scénario : cinq ou six têtes orientables qui lèchent un mur de galerie, une rangée de
suspensions linéaires au-dessus d'un bar de restaurant ou d'un îlot de cuisine, des projecteurs d'accentuation au-dessus des gondoles d'un commerce, ou une longue ligne centrale dans un atelier au sous-sol. Comme tout le parcours part d'une seule alimentation, un seul interrupteur ou gradateur commande le groupe pendant que chaque tête reste orientable individuellement. La gamme de connecteurs dédiés permet de tourner les coins et d'étendre le tracé — raccord d'alimentation, embout, jonctions en X, en L, en T et droites, plus les accessoires de montage énumérés plus haut — et vous pouvez ajouter des sections plus courtes comme le
rail AST 4 pi type H noir ou le
rail AST 6 pi type H noir pour atteindre la dimension exacte. Sur un plafond blanc, le
rail AST 8 pi type H blanc ou la version 12 pi blanche s'effacent mieux. Les instructions d'installation de la série AST-TRK, avec les schémas de connecteurs et les étapes de montage décrites ci-dessus, se trouvent dans l'onglet Documentation en PDF technique — à imprimer avant de monter dans l'escabeau.
