RAIL AST - MINI CONNECTEUR DE JONCTION - TYPE H - 1 CIRCUIT - NOIRE

Name: RAIL AST - MINI CONNECTEUR DE JONCTION - TYPE H - 1 CIRCUIT - NOIRE
Brand: TUROLIGHT
SKU: AST-TRK-H-MJ-BK
Price: 10.97 CAD
Availability: InStock

SKU: AST-TRK-H-MJ-BK

Marque: TUROLIGHT

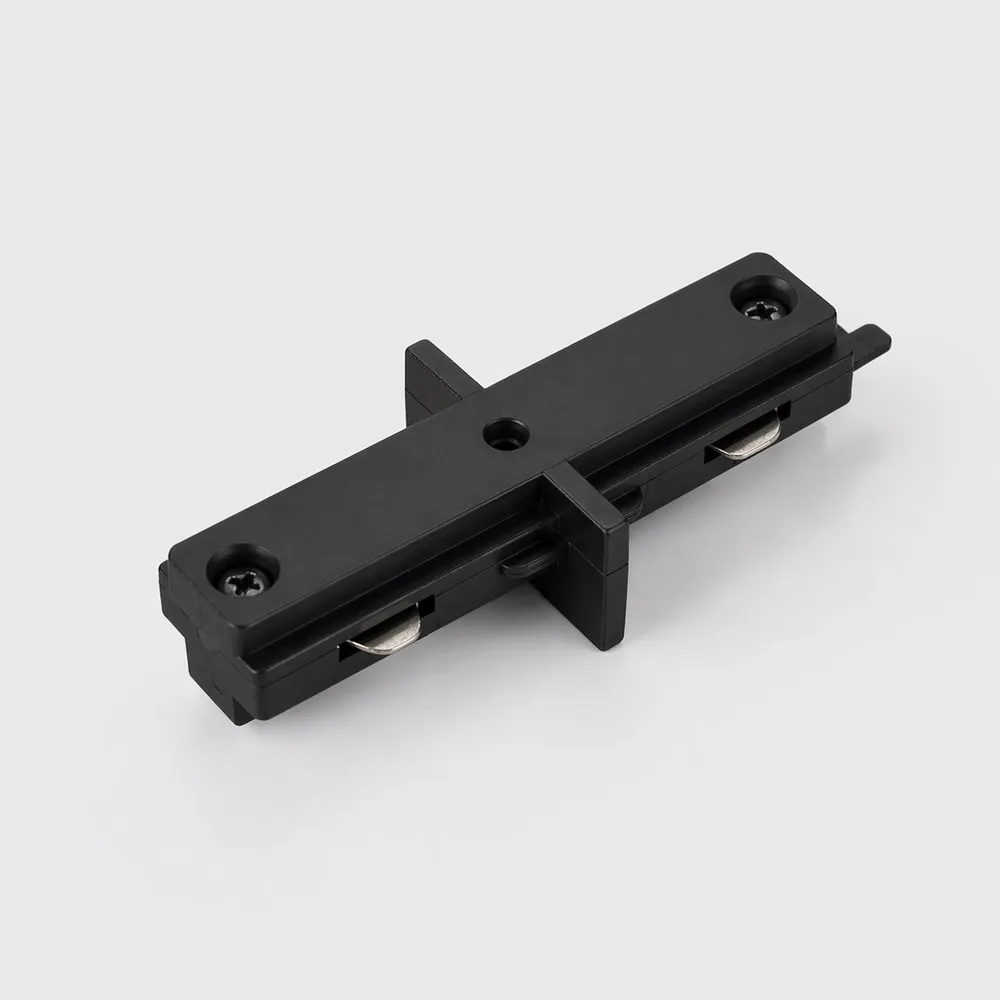

Joindre deux sections de rail ne devrait pas être la partie compliquée de votre projet d'éclairage — et avec ce mini connecteur, ça ne l'est pas. Le mini connecteur de jonction AST TRACK (SKU AST-TRK-H-MJ-BK) de TUROLIGHT est la petite pièce discrète qui relie bout à bout deux sections de rail d'éclairage ASTELLA de type H à circuit unique, en ligne droite, sans presque rien laisser paraître entre les deux. On le cherche sous plusieurs noms — connecteur de rail, connecteur droit, raccord de jonction, coupleur en ligne, mini raccord ou tout simplement « la pièce qui joint deux rails ensemble » — mais la fonction reste la même : transformer deux sections courtes en un seul parcours continu et alimenté, capable de porter vos spots sur rail exactement où vous en avez besoin. En noir, il se fond dans le rail noir et les plafonds foncés, ce qui est parfait quand la lumière doit être la vedette et la quincaillerie, discrète.

Ce connecteur fait partie du système de rail ASTELLA, type H, circuit unique, homologué 120V, 60Hz, 20A, Classe I, IP20 pour usage intérieur. C'est un système à 1 voie (P + N + PE) : le connecteur transporte donc la phase, le neutre et la mise à la terre à travers la jonction et maintient la ligne de polarité du rail continue d'une section à l'autre. L'installation suit la même logique que le reste de la famille : desserrer les vis de réglage avant de glisser le connecteur dans l'extrémité ouverte du rail, sélectionner la bonne languette de mise à la terre pour préserver la polarité et la mise à la terre du circuit, puis resserrer les vis avant de remettre le courant. Comme il s'agit d'un format mini, l'espace entre les deux sections reste minime et le parcours se lit comme une seule belle ligne plutôt qu'un assemblage improvisé.

Utilisez-le partout où une seule longueur de rail ne suffit pas : un long îlot de cuisine prolongé vers la salle à manger dans une rénovation, un mur de commerce qui demande 10 ou 12 pieds d'éclairage d'accentuation continu, une galerie, un café, un salon de coiffure, une salle de montre ou une réception de bureau. Conçu pour le rail ASTELLA type H à 1 circuit, il s'utilise directement avec le rail AST 2 pi type H noire, le rail AST 4 pi type H noire et le rail AST 6 pi type H noire, et il joint tout aussi bien les sections blanches comme le rail AST 8 pi type H blanc. Planifiez votre parcours, ajoutez les connecteurs nécessaires et montez la configuration de rail que votre espace demande vraiment.

Compatible avec
Fonctionne avec :
Profilé : AST-TRK-H-02-BK, AST-TRK-H-04-BK, AST-TRK-H-06-BK, AST-TRK-H-08-BK, AST-TRK-H-12-BK

10,97 $

Disponibilité chez le fournisseur: En stock (+500)

En savoir plus
Documentation

Conçu pour un parcours continu et net
Le mini connecteur de jonction est le raccord droit, en ligne, de la famille ASTELLA de TUROLIGHT. Son rôle est simple et mécanique : deux sections de rail se glissent dessus, les vis de réglage les verrouillent et le chemin électrique se poursuit sans interruption. Comme c'est un format mini, il garde les deux rails bout à bout : un parcours de 4 pi + 4 pi ressemble à une seule ligne de 8 pi au plafond plutôt qu'à deux morceaux collés. Le fini noir s'agence aux rails d'éclairage noirs et se fond dans les plafonds foncés, les structures apparentes et la quincaillerie noir mat, alors que le même connecteur peut servir sur du rail blanc quand vous cherchez avant tout le lien mécanique et électrique et que le point de jonction n'est pas dans l'axe du regard.

Détails électriques et installation
Il s'agit d'une composante type H, circuit unique pour un système 120V, 60Hz, 20A, Classe I, coté IP20 pour emplacements intérieurs secs, en configuration 1 voie (P + N + PE). La séquence d'installation tirée de la feuille d'instructions est directe : éteignez l'interrupteur à la source principale d'alimentation (boîte à fusibles) avant d'installer un rail ou des accessoires; montez d'abord les sections de rail, avec des boulons à bascule dans le gypse ou le plâtre (trous de fixation 5/8) ou des vis à bois standard #10 sur surfaces en bois; préparez ensuite le connecteur. Sélectionnez la bonne languette de mise à la terre — les languettes doivent être préparées avant de faire glisser le connecteur sur la languette du côté conducteur NON-GROUND de la section de rail à joindre, et si la mauvaise languette a été retirée, N'UTILISEZ PAS le connecteur, car la mise à la terre ne sera pas maintenue. Desserrez les vis de réglage avant de glisser le connecteur dans l'extrémité ouverte du rail, alignez les lignes de polarité, puis resserrez les vis. Terminez en glissant des raccords sans issue dans TOUTES les extrémités ouvertes restantes du rail et en serrant leurs vis de réglage avant la mise sous tension. Les exigences locales d'installation doivent être respectées et, pour réduire le risque d'incendie et de choc électrique, n'utilisez que des ensembles d'appareils marqués pour une utilisation avec le rail TUROLIGHT.

Spécifications techniques
SKU : AST-TRK-H-MJ-BK
Marque : TUROLIGHT
Système : Système de rail ASTELLA, type H, circuit unique
Type : Mini connecteur de jonction (raccord droit en ligne)
Tension : 120V, 60Hz, 20A
Circuit : 1 voie (P + N + PE)
Classe : Classe I
Indice de protection : IP20
Fini : Noire

Compatibilité et planification du parcours
Le connecteur fait partie d'une gamme complète d'accessoires bâtie autour du rail AST-TRK : raccords d'alimentation, connecteurs en X, en L, en T et droits, raccords flottants et raccords sans issue partagent tous le même profilé type H à circuit unique. Côté rail, ce connecteur joint les sections noires — rail AST 2 pi type H noire, rail AST 4 pi type H noire, rail AST 6 pi type H noire — et les sections blanches comme le rail AST 12 pi type H blanc. Une bonne règle au moment de faire votre liste : mesurez la longueur totale souhaitée, choisissez le moins de sections possible pour y arriver, et prévoyez un mini connecteur par jonction entre deux sections. Les têtes et porte-lampes s'installent ensuite sur le rail en alignant les lignes de polarité, en poussant l'adaptateur dans la fente et en tournant de 90°; si l'adaptateur ne tourne pas facilement, ne forcez pas, tournez dans l'autre sens.

Là où il fait vraiment la différence
Le commerce de détail est le cas classique : un long mur de présentation ou une rangée de tables d'étalage demande une ligne ininterrompue de spots sur rail, et une seule longueur standard suffit rarement. À la maison, c'est le parcours cuisine-salle à manger, un corridor avec des œuvres d'art, un sous-sol fini ou un loft à poutres apparentes. Dans les espaces commerciaux — cafés, salons, cliniques, salles de montre, bureaux et petites galeries partout au Canada — un parcours joint permet de réorienter et d'ajouter des luminaires plus tard sans retoucher au plafond, un vrai avantage quand l'aménagement change au fil des saisons. La feuille d'instructions d'installation du système ASTELLA type H à circuit unique (modèles applicables AST-TRK) est offerte en PDF dans l'onglet Documentation de cette page, en français et en anglais. Ajoutez vos mini connecteurs à votre commande de rail et montez l'éclairage sur rail continu que votre projet mérite.
