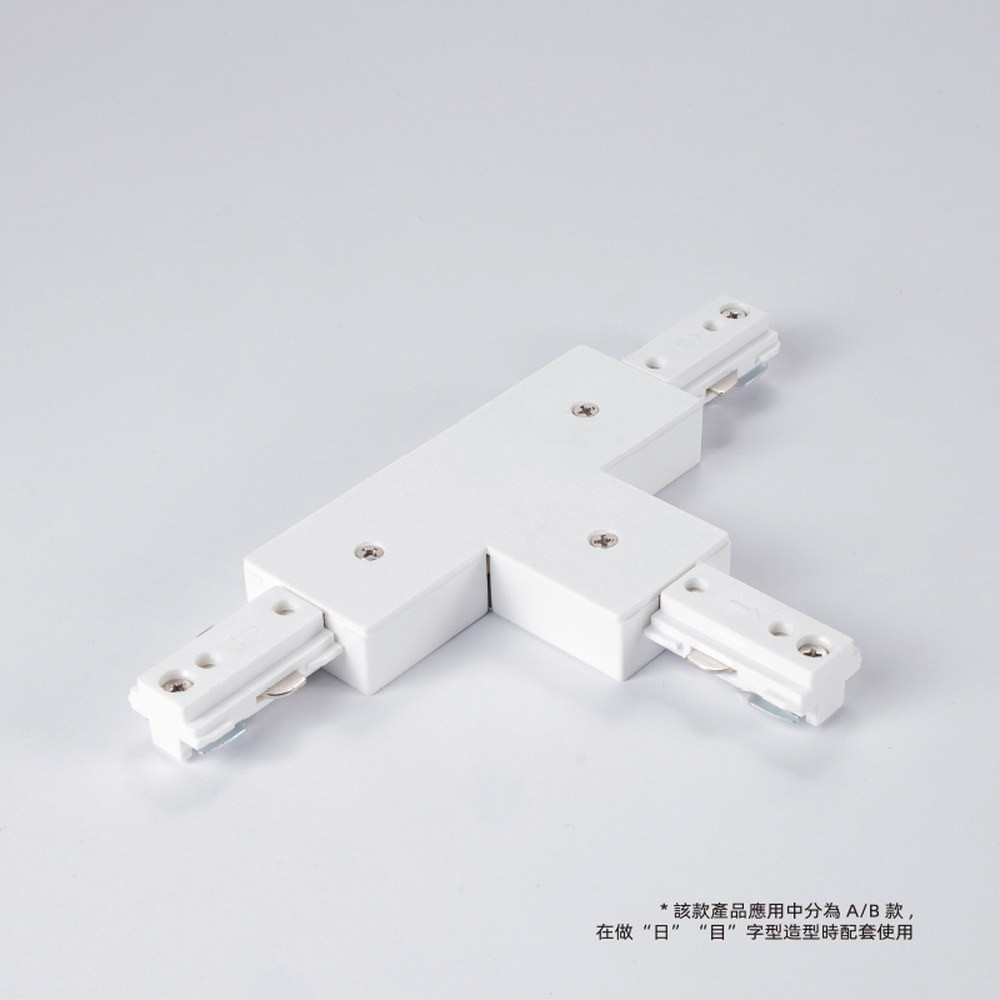

Ce que fait ce connecteurLe AST-TRK-H-TC-WH est un
connecteur en T à trois voies pour le système de
rail d'éclairage ASTELLA type H, circuit unique, de TUROLIGHT. Là où un raccord droit joint deux rails bout à bout et où un connecteur en L tourne un coin, le connecteur en T alimente trois sections de rail à partir d'un même point de jonction : vous tirez une ligne principale dans la pièce et vous partez en dérivation vers un îlot, une alcôve ou un mur d'exposition. Le fini blanc s'agence aux rails ASTELLA blancs, si bien que le joint disparaît dans le plafond au lieu d'attirer l'œil.
Spécifications techniquesModèle : AST-TRK-H-TC-WH
Système : Système de rail ASTELLA, type H, circuit unique
Configuration : 1 voie (P + N + PE)
Tension : 120 V, 60 Hz
Intensité : 20 A
Classe : Classe I
Indice de protection : IP20
Fini : Blanc
Compatibilité : ensembles d'appareils marqués pour une utilisation avec le rail TUROLIGHT
Installation, étape par étapeÉteignez toujours l'interrupteur à la source principale d'alimentation (boîte à fusibles) avant d'installer un rail ou des accessoires. On place d'abord le rail au-dessus de la boîte de sortie et on marque la position des trous de fixation au plafond ou au mur. Sur plaque de plâtre ou plâtre, percez des trous de fixation de 5/8 et fixez avec les boulons à bascule (fournis); sur surfaces en bois, utilisez des vis à bois standard #10 (non fournies). Avant de glisser le
connecteur en T en place, desserrez ses vis de réglage, puis sélectionnez la bonne languette de mise à la terre : pour maintenir la polarité du circuit, les languettes de terre doivent être préparées avant de faire glisser le connecteur sur la languette du côté conducteur NON-GROUND de la section de rail à joindre. Si la mauvaise languette a été retirée, n'utilisez pas le connecteur, car la mise à la terre ne sera pas maintenue. Glissez-le à fond dans l'extrémité ouverte du rail, alignez la ligne de polarité, serrez les vis de réglage, puis seulement là, rétablissez l'alimentation. Les exigences locales d'installation doivent être respectées.
Finir le parcours et poser les luminairesPour réduire le risque d'incendie, une fois tous les rails et connecteurs correctement installés, assurez-vous d'avoir glissé un raccord sans issue dans TOUTES les extrémités ouvertes du rail et d'avoir serré les vis de réglage avant la mise sous tension. Les douilles de lampe s'installent tout aussi simplement : alignez les lignes de polarité du rail et celles du porte-lampe, poussez la partie supérieure de l'adaptateur de montage (le côté avec les languettes de contact) dans la fente du rail et tournez de 90°. Si l'adaptateur ne tourne pas facilement, ne forcez pas : tournez dans l'autre sens. Pour retirer une tête, appuyez sur le levier de libération avec l'index et tournez de 90°. Au raccord d'alimentation, les fils se fixent à des bornes à vis avec un dénudage de 3/8 po, sans avoir à enrouler le fil autour de la vis. Pour réduire le risque d'incendie et de choc électrique, n'utilisez que des ensembles d'appareils marqués pour une utilisation avec le rail.
Où il brille et documentationCe
connecteur pour rail d'éclairage convient autant aux projets résidentiels que commerciaux : cuisines et aires ouvertes où le parcours contourne une péninsule, corridors de condo transformés en galerie d'art, boutiques et salles de montre avec allée principale et embranchement vedette, bureaux, cafés, salons et rénovations de sous-sol partout au Canada. Montez votre configuration avec les rails ASTELLA —
rail AST 4 pi type H blanc,
rail AST 8 pi type H blanc,
rail AST 12 pi type H blanc — ou intégrez les versions noires comme le
rail AST 6 pi type H noir quand le plafond foncé l'exige. La fiche technique PDF AST-TRK-H-TC-WH, avec les instructions d'installation complètes en français et en anglais, se trouve dans l'onglet Documentation : imprimez-la avant de monter dans l'escabeau.
