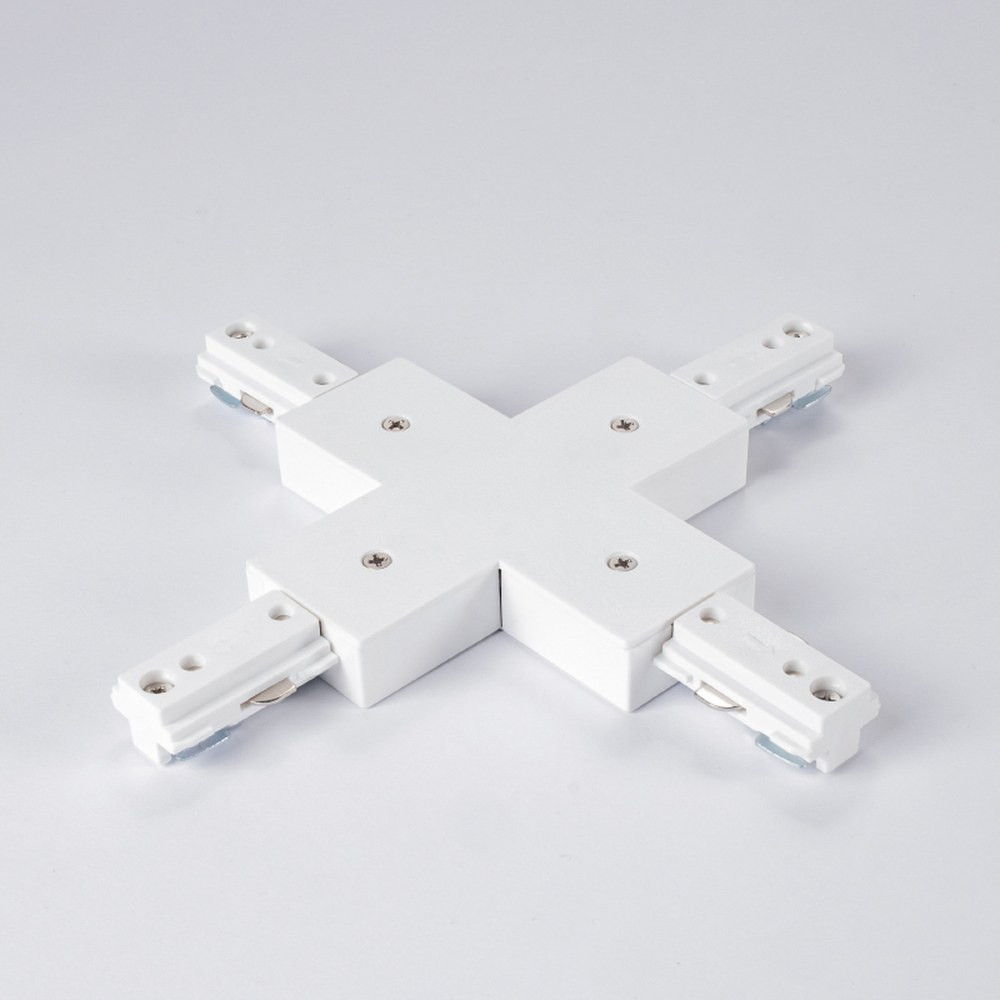

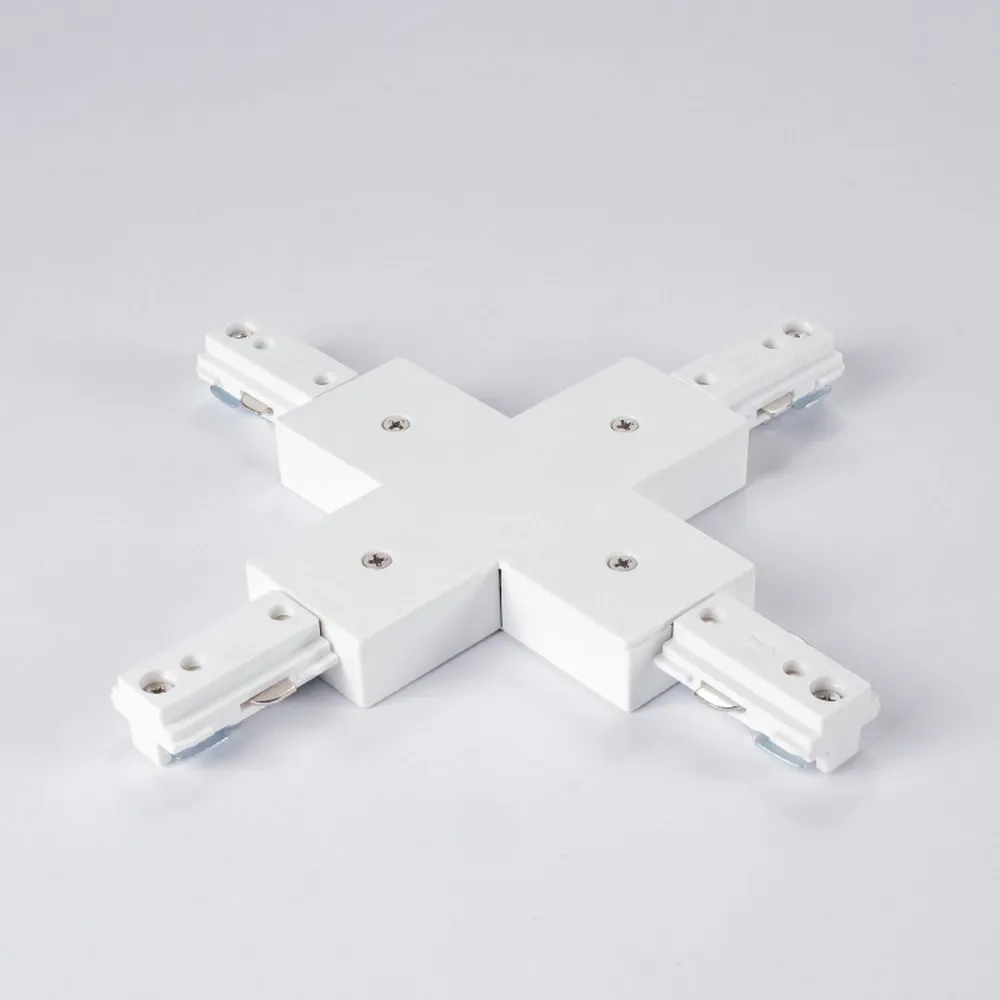

Ce que fait vraiment ce connecteurLe
AST-TRK-H-XC est la jonction en X, à quatre voies, du
système de rail d'éclairage ASTELLA de TUROLIGHT. Plutôt que d'installer un seul long rail en espérant que les luminaires tombent au bon endroit, vous bâtissez une grille : deux parcours qui se croisent à 90 degrés, alimentés à partir d'un seul point. C'est une pièce
type H, circuit unique, compatible uniquement avec le rail AST-TRK type H 1 circuit et avec le reste de la même famille de connecteurs (droit, en L, en T, flexible et raccords d'alimentation). Le fini blanc s'agence aux rails blancs de la famille et garde la ligne du plafond discrète, même quand le plan se complexifie.
Spécifications techniquesSKU : AST-TRK-H-XC-WH
Marque : TUROLIGHT
Système : Système de rail ASTELLA, type H, circuit unique
Type de rail : 1 voie (P + N + PE)
Caractéristiques électriques : 120V, 60HZ, 20A
Classe : Classe I
Indice de protection : IP20
Fini : Blanc
Modèles applicables : AST-TRK
Détails électriques et installationLa sécurité d'abord : éteignez l'interrupteur à la source principale d'alimentation (boîte à fusibles) avant d'installer un rail ou des accessoires. Avant de glisser le connecteur, sélectionnez la bonne languette : les languettes de terre des connecteurs doivent être préparées avant de les faire glisser sur la languette du côté conducteur NON-GROUND de la section de rail que vous joignez. Si la mauvaise languette a été retirée, n'utilisez pas le connecteur, car la mise à la terre ne sera pas maintenue. Desserrez les vis de réglage avant de glisser le connecteur dans l'extrémité ouverte du rail, alignez la
ligne de polarité, puis serrez. Pour les connexions des fils, coupez et dénudez sur 3/8" et fixez les conducteurs aux bornes à vis; pas besoin d'enrouler le fil autour de la vis. Pour réduire le risque d'incendie, une fois tous les rails et connecteurs correctement installés, assurez-vous d'avoir glissé un raccord d'extrémité sans issue dans TOUTES les extrémités ouvertes du rail et d'avoir serré les vis de réglage avant de remettre l'alimentation.
Fixation du rail et des têtesLe rail se fixe au plafond ou au mur : placez-le au-dessus de la boîte de sortie, marquez la position des trous de fixation, puis sur plaque de plâtre ou plâtre percez des trous de fixation 5/8 et installez le rail à l'aide des boulons à bascule (fournis); sur surfaces en bois, utilisez des vis à bois standard #10 (non fournies). Le dessous uni du rail fait face au plafond ou au mur. Pour fixer un porte-lampe, alignez les lignes de polarité du rail et celles du porte-lampe, poussez la partie supérieure de l'adaptateur de montage (avec les languettes de contact) dans la fente du rail et tournez de 90°. Si l'adaptateur ne tourne pas facilement, ne forcez pas : tournez dans l'autre sens. Pour le retirer, appuyez sur le levier de libération avec l'index et tournez de 90°. Seuls les ensembles d'appareils marqués pour une utilisation avec le rail doivent être installés, et les exigences locales d'installation doivent être respectées.
Où il s'intègre et quoi commander avecVoyez le connecteur en X comme le centre d'une croix : un plancher de vente où deux allées de
têtes de rail se rejoignent, un mur de galerie qui se prolonge au plafond, un îlot de cuisine croisé par un parcours de corridor, un studio, un comptoir de café ou une salle familiale au sous-sol où la lumière doit rayonner dans quatre directions. Bâtissez le plan avec des rails blancs type H 1 circuit :
rail AST 4 pi type H 1 circuit 120 V blanc,
rail AST 6 pi type H 1 circuit 120 V blanc,
rail AST 8 pi type H 1 circuit 120 V blanc ou
rail AST 12 pi type H 1 circuit 120 V blanc. Les instructions d'installation complètes du système ASTELLA type H circuit unique, avec les schémas de connecteurs et les étapes de montage du porte-lampe, se trouvent dans le PDF technique (AST-TRK-H-XC-WH Spec Sheet) de l'onglet Documentation.
