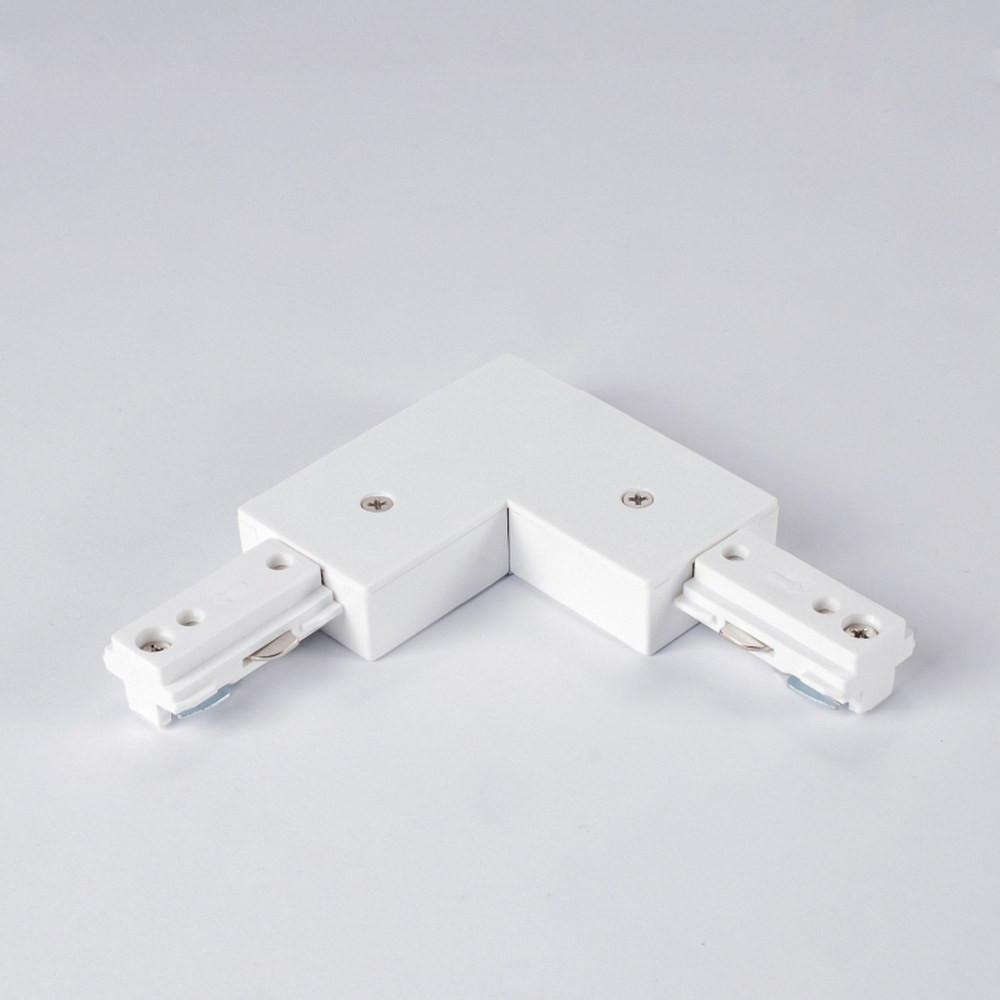

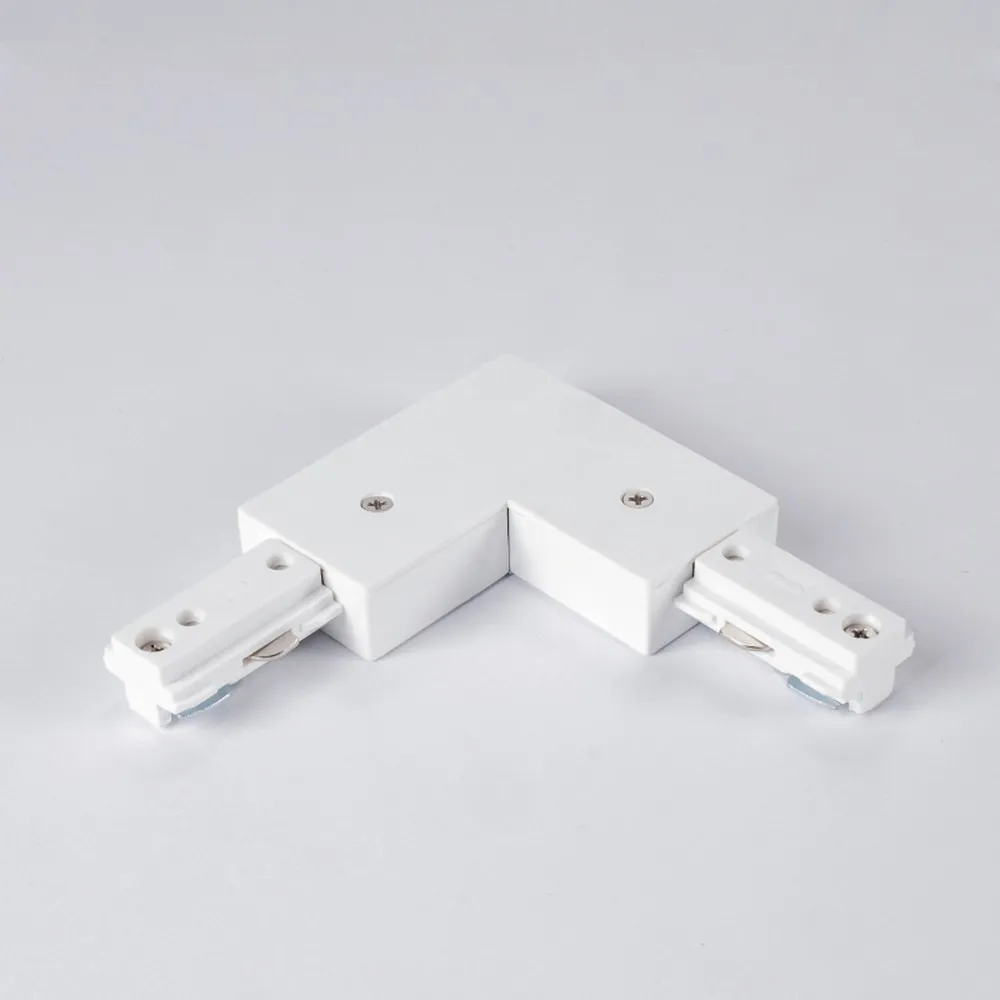

RAIL AST - CONNECTEUR EN L - TYPE H - 1 CIRCUIT - BLANC

Ce que fait vraiment ce connecteur
Un connecteur en L, c'est une jonction d'angle : il relie la fin d'une section de rail d'éclairage au début d'une autre à 90°, en faisant passer le circuit à travers le virage pour que les deux branches soient alimentées par une seule source. Dans la famille ASTELLA (AST-TRK-H-LEC, AST-TRK-H-EC, AST-TRK-H-XC, AST-TRK-H-LC, AST-TRK-H-MJ, AST-TRK-H-TC, AST-TRK-H-SC, AST-TRK-H-FC), le suffixe LC désigne le connecteur en L, et cette version est offerte en blanc pour s'agencer au rail blanc. Sans lui, il faut arrêter la course au coin et repartir un deuxième circuit, ou accepter un trou d'ombre — ni l'un ni l'autre n'est beau au-dessus d'une péninsule de cuisine ou le long d'un mur de boutique.

Spécifications techniques
SKU : AST-TRK-H-LC-WH
Marque : TUROLIGHT
Système : système de rail ASTELLA
Type de rail : type H, circuit unique
Configuration : 1 voie (P + N + PE)
Tension : 120V
Fréquence : 60HZ
Intensité : 20A
Classe de protection : classe I
Indice de protection : IP20
Fini : blanc
Dénudage des fils : 3/8"

Installation et détails électriques
Éteignez toujours l'interrupteur à la source principale d'alimentation (boîte à fusibles) avant d'installer un rail ou des accessoires. Desserrez les vis de réglage du connecteur avant de le glisser dans l'extrémité ouverte du rail — forcer, c'est abîmer les languettes. La polarité est cruciale : les languettes de terre du connecteur doivent être préparées avant de le faire glisser sur la languette du côté conducteur NON-GROUND de la section à joindre, et si la mauvaise languette a été retirée, n'utilisez pas le connecteur, car la mise à la terre ne sera plus maintenue. Les fils d'alimentation sont coupés, dénudés sur 3/8" et fixés aux bornes à vis; pas besoin d'enrouler le fil autour de la vis. Une fois tous les rails et connecteurs en place, assurez-vous d'avoir glissé un raccord sans issue dans TOUTES les extrémités ouvertes du rail et serré les vis de réglage avant la mise sous tension. Le rail se fixe au plafond ou au mur avec des boulons à bascule (fournis) dans le gypse ou le plâtre, avec des trous de 5/8", ou avec des vis à bois standard #10 (non fournies) sur surfaces en bois, le dessous uni du rail faisant face à la surface de montage.

Compatibilité et têtes d'éclairage
Ce connecteur fonctionne uniquement dans la famille ASTELLA type H à circuit unique : ce n'est pas une pièce universelle, gardez donc toute la course en type H 1 circuit. Les connecteurs blancs s'agencent visuellement aux sections blanches; le rail AST 4 pi type H 1 circuit 120 V blanc et le rail AST 12 pi type H 1 circuit 120 V blanc servent de base aux longues courses, tandis que les sections de 2 pi et 6 pi règlent les configurations plus serrées. Les porte-lampes se fixent en alignant les lignes de polarité du rail et de l'adaptateur, en poussant la partie supérieure de l'adaptateur (avec les languettes de contact) dans la fente du rail et en tournant de 90°; si l'adaptateur ne tourne pas facilement, ne forcez pas, tournez dans l'autre sens. Pour retirer une tête, appuyez sur le levier de libération et tournez de 90°. Seuls les ensembles marqués pour une utilisation avec le rail TUROLIGHT doivent être installés, et les exigences électriques locales doivent être respectées.

Où il fait la différence, et documentation
Pensez à une cuisine en L où le rail suit les armoires hautes puis tourne vers l'évier, à une boutique dont la course épouse deux murs d'un présentoir d'angle, à un café qui éclaire à la fois le comptoir et le coin banquette, à une galerie qui contourne un angle d'accrochage, ou à un bureau à la maison où une seule alimentation doit desservir deux directions. Comme le système est IP20, réservez-le aux emplacements intérieurs secs — pièces habitées, commerces et intérieurs commerciaux, jamais l'extérieur ni les zones humides. La fiche d'instructions d'installation complète du AST-TRK-H-LC-WH se trouve dans l'onglet Documentation de cette page : consultez-la avant de percer, notez la position de vos coins et commandez les connecteurs et raccords d'extrémité assortis en même temps que vos rails pour tout monter en une seule visite.
