Conçu pour le service extérieur

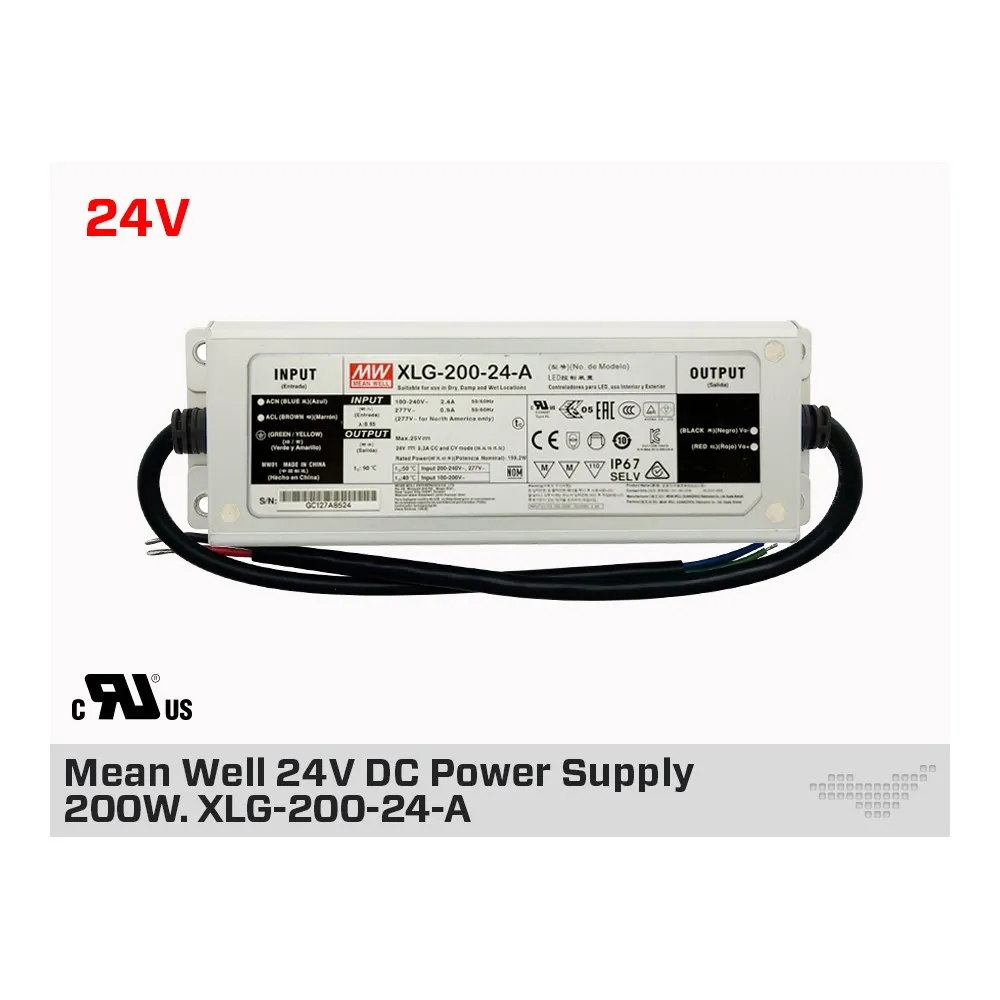

Le MEAN WELL XLG-200-24-A est une alimentation LED à tension constante prévue pour l'extérieur, faite pour vivre ailleurs que dans le confort d'une salle mécanique. C'est l'unité que les concepteurs choisissent quand une section d'éclairage doit être alimentée depuis une base de poteau, un mur de service, un caisson d'enseigne ou un puits d'accès paysager plutôt que depuis un panneau intérieur bien rangé. Comme il s'agit d'une alimentation LED 24V, il s'agence avec tout l'univers des produits LED 24V professionnels — barres linéaires, modules d'enseigne, encastrés au sol et luminaires de façade — dans la mesure où la charge totale connectée et la protection du circuit sont conçues correctement par le responsable du projet.
Spécifications techniques
Marque : Mean Well
SKU : XLG24V200
Modèle : XLG-200-24-A
Entrée : 100 – 120V CA
Sortie : 24V DC, 8,33A, 200W
Dimmable : Non
Certification : cURus pour le Canada et les États-Unis
Notes électriques et d'installation
Alimentez l'unité depuis un circuit de dérivation 100 – 120V CA et amenez la sortie 24V DC vers la charge avec des conducteurs dimensionnés selon la longueur du parcours et le courant : la chute de tension est la première cause de bouts de section faibles ou décalés en couleur sur les longs parcours 24V, alors gardez les départs courts ou divisez la charge sur plusieurs alimentations. Avec 8,33A disponibles en 24V, la plupart des concepteurs gardent la charge connectée confortablement sous les 200W complets pour conserver une marge thermique et d'appel de courant. Le driver n'est pas dimmable : toute gradation doit donc se faire en aval, dans les luminaires ou via une architecture contrôlée distincte. Un contacteur, une minuterie ou une cellule photoélectrique sur l'entrée CA gère très bien l'horaire d'allumage pour l'enseigne ou l'éclairage de terrain.
Classe 1 — à lire avant de commander
Ce transformateur est un appareil de classe 1 et il n'est pas destiné aux rubans LED basse tension ordinaires. Les transformateurs puissants de ce type sont réservés aux applications LED professionnelles impliquant une division de charge par fusibles reconnus, en plus de l'inspection et de la recertification de l'installation terminée par un organisme accrédité (UL, Intertek, QPS ou similaire); un maître électricien seul n'a pas l'autorité pour compléter cette recertification. Pour le ruban LED résidentiel et la plupart des petits projets commerciaux, la voie conforme est un driver de classe 2 — maximum 96W en 24V ou 60W en 12V par sortie — ce qui garde l'installation conforme au code électrique sans inspection spéciale. Des drivers 24V à sorties multiples de 96W existent justement pour les plus gros projets de bande LED qui doivent rester en classe 2.
Applications et documentation
Pensez aux enseignes extérieures lumineuses et lettres channel, à l'éclairage architectural extérieur LED sur façades commerciales, à l'éclairage de stationnement extérieur et aux accents d'allées, à l'éclairage paysager et de jardin sur de grandes propriétés, aux quais et marinas, et aux cours industrielles — le genre de projets canadiens qui affrontent les cycles de gel-dégel, le sel de voirie et les longs hivers sombres. Les entrepreneurs utilisent aussi le XLG-200-24-A comme alimentation centrale dans les aménagements de commerces de détail, où un seul point de départ dessert plusieurs luminaires 24V selon un design coordonné. Le PDF technique de ce modèle est disponible dans l'onglet Documentation de cette page : téléchargez-le avant le filage brut pour que votre concepteur électrique confirme la protection de circuit, la division de charge et les détails de montage.
