Ce qu'est vraiment ce bloc d'alimentation

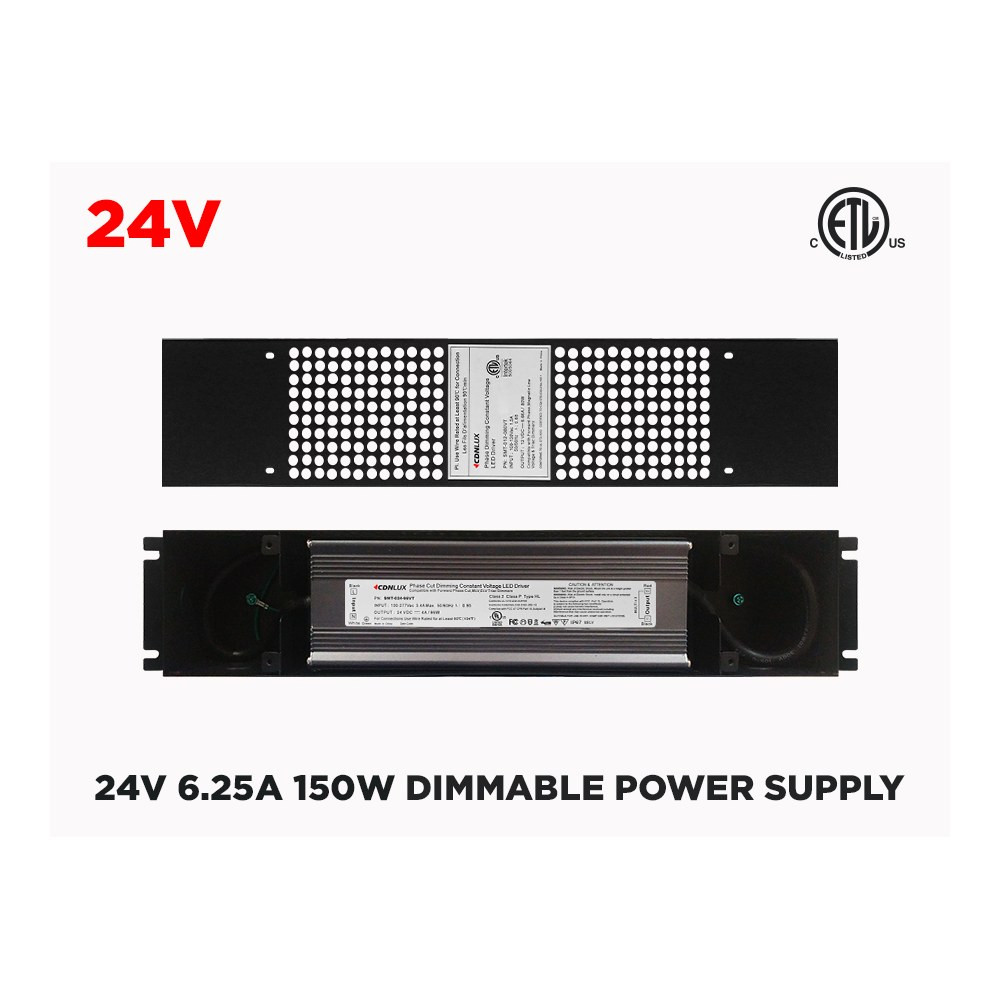

Le 24DIMP150 est un driver LED de classe 1 — une source 24V CC à tension constante dimensionnée pour des charges d'éclairage professionnelles, et non un petit adaptateur grand public. Il convertit le secteur 100 – 120V CA en une sortie 24V stable de 6.25A, pour un total de 150W. Parce qu'il appartient à la classe 1, le câblage qu'il alimente est traité comme du travail en tension de ligne : la charge doit être divisée par des fusibles reconnus, et l'installation terminée doit être inspectée et recertifiée par un organisme accrédité comme UL, Intertek ou QPS. Un électricien seul ne peut pas approuver cette étape, alors ce driver ne devrait être prescrit que lorsque cette démarche de certification fait partie du plan du projet.
Gradation et contrôle
Le contrôle est d'une simplicité rafraîchissante : l'appareil est gradable avec un gradateur 120V CA installé du côté entrée. Autrement dit, le gradateur mural que votre client comprend déjà devient le point de contrôle de tout le parcours 24V — aucun câblage de contrôle basse tension distinct à tirer dans le plafond, aucun module additionnel à cacher dans le vide technique. Pour les chambres d'hôtel, les salles de conférence, les présentoirs de commerce et l'éclairage d'ambiance résidentiel, pouvoir graduer depuis un appareil mural familier garde l'expérience intuitive et le filage simple pour l'équipe d'installation.
Spécifications techniques
SKU : 24DIMP150
Marque : CDNLUX
Entrée : 100 – 120V CA
Sortie : 24V 6.25A 150W
Gradable : Oui, avec un gradateur 120V CA
Dimensions du bloc d'alimentation : 23cm x 7.7cm x 5m
Dimensions de la boîte de jonction : 41cm x 8.7cm x 6.0cm
Certification : cETLus pour le Canada et les États-Unis
Installation et compatibilité
Planifiez d'abord l'emplacement du boîtier : l'alimentation est livrée avec une boîte de jonction de 41cm x 8.7cm x 6.0cm, alors prévoyez un espace d'entretien accessible au-dessus d'une tuile de plafond, dans un chase d'ébénisterie ou dans une salle mécanique plutôt que de l'enfermer derrière le gypse. Gardez les parcours de sortie 24V courts et bien calibrés pour limiter la chute de tension sur la distance, et protégez les branches par fusibles selon les exigences de l'ingénieur au dossier. Un avertissement mérite d'être répété, car c'est l'erreur la plus fréquente : n'utilisez pas ce driver classe 1 pour des rubans LED basse tension. Les bandes LED doivent être alimentées par un transformateur de classe 2 d'un maximum de 96W en 24V ou 60W en 12V, pour que l'installation respecte les normes de certification et le code électrique sans inspection. Pour les grands projets de ruban, la bonne approche consiste à multiplier les sorties classe 2 plutôt qu'à utiliser une seule grosse source classe 1.
Où il fait la différence, et la documentation
Pensez systèmes conçus et inspectés : aménagements commerciaux, intérieurs de boutiques et de restaurants, corridors d'hôtel, projets de bureaux et institutionnels, salles de montre et résidences haut de gamme où un concepteur d'éclairage a prescrit une plateforme 24V certifiée avec des branches divisées et fusionnées par fusibles. La certification cETLus pour le Canada et les États-Unis facilite les approbations des deux côtés de la frontière, un avantage réel pour les entrepreneurs qui travaillent sur des devis transfrontaliers. La fiche technique complète (24V UNIVERSAL DIMMABLE LED DRIVER 150W) se trouve dans l'onglet Documentation de cette page — téléchargez-la pour votre dossier de soumission, votre inspecteur et vos plans tels que construits avant la fermeture des murs.
