Construction Surface On Board

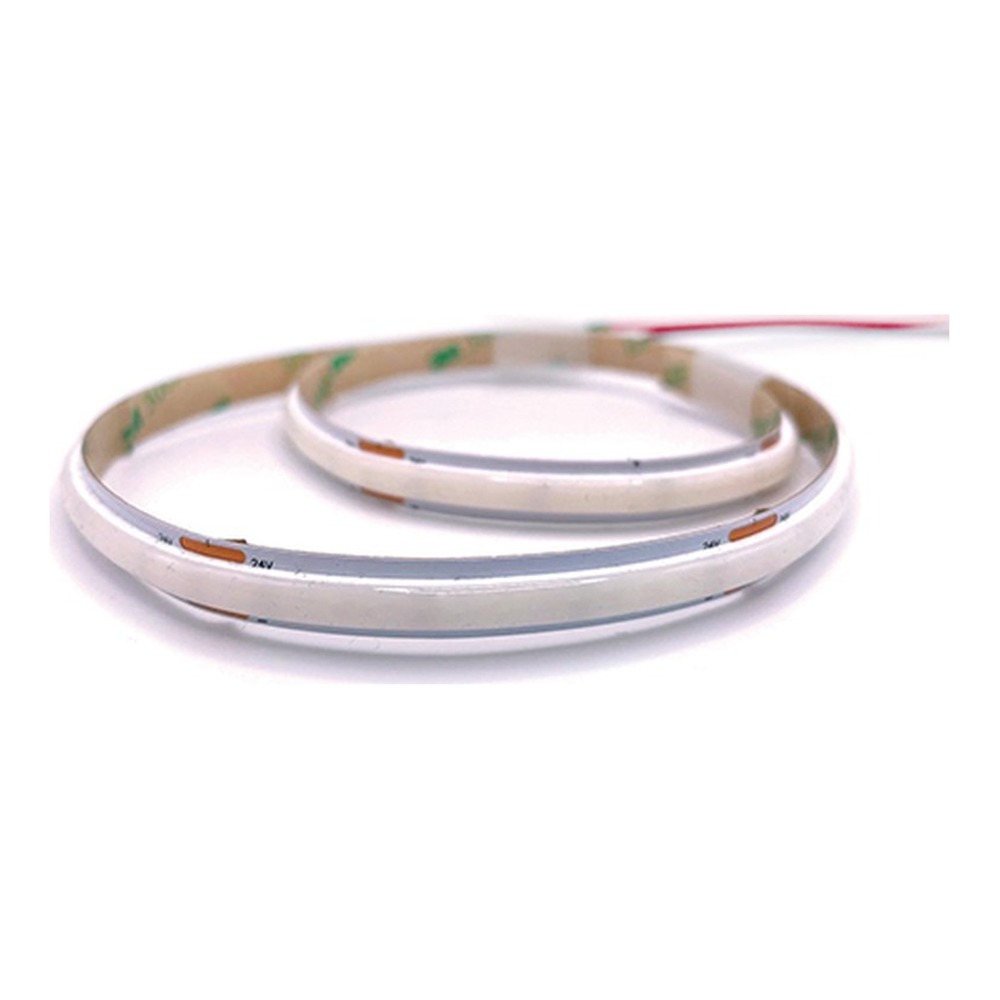

Les rubans classiques placent des boîtiers LED à intervalles le long de la bande : c'est pourquoi on voit des points et des festons sur les surfaces rapprochées. Ce ruban LED SOB fixe plutôt les puces directement sur le circuit imprimé flexible et les recouvre d'une seule couche de phosphore uniforme, ce qui crée une surface émettrice continue. Avec 288 LED par mètre, la densité est assez élevée pour que la lumière se lise comme un trait plein, même à quelques centimètres d'une tablette, d'un miroir ou d'une corniche. On obtient une installation plus propre et plus haut de gamme qu'avec une bande LED ordinaire, avec une luminosité et une uniformité supérieures à celles d'un ruban COB typique.
Qualité de lumière et rendement
Le flux atteint 1300 lm par mètre pour 9,6 W par mètre : une course peut donc servir de véritable éclairage de tâche au-dessus d'un comptoir ou d'un établi, et pas seulement de lueur décorative. Le rendu des couleurs est IRC supérieur à 80, ce qui compte quand la lumière tombe sur un plan de travail, des armoires de bois, des échantillons de peinture, des vêtements dans une garde-robe ou de la marchandise sur une tablette : les couleurs restent fidèles au lieu de virer au gris ou au jaunâtre. Comme la couche de phosphore est continue, la luminosité et la couleur demeurent égales sur toute la longueur, sans l'effet inégal des diodes qui vieillissent séparément.
Spécifications techniques
SKU : CL-ST-SOB-288-9.6-2440-3K
Marque : CANOLIGHT
Technologie : ruban LED SOB (Surface On Board)
Flux lumineux : 1300 lm/m
Puissance : 9,6 W/m
Densité de LED : 288 LED/m
Alimentation : 24 VDC à tension constante
Rendu des couleurs : IRC >80
Largeur du PCB : 8 mm
Certification : homologué cUL
Gradation : compatible avec la plupart des gradateurs à front de montée et à front de descente
Détails électriques et installation
Il s'agit d'un produit 24 VDC à tension constante : il doit être alimenté par un pilote ou un bloc d'alimentation LED approprié. Additionnez les mètres à installer, multipliez par la valeur de 9,6 W par mètre, puis choisissez un pilote offrant une bonne marge au-dessus de ce total. Le ruban se coupe aux intervalles marqués et se raccorde par soudure ou avec des connecteurs à pince. Il se pose avec son endos adhésif ou, encore mieux, dans un profilé d'aluminium à clipser. Ces profilés jouent deux rôles : la lentille diffusante adoucit encore le trait lumineux et le corps d'aluminium sert de dissipateur passif, ce qui aide le ruban à conserver sa luminosité et sa couleur pendant des dizaines de milliers d'heures. Évitez de coller le ruban sur du bois brut ou une surface poussiéreuse si vous n'utilisez que l'adhésif, et ne pliez jamais le circuit à angle vif dans un coin : utilisez un connecteur d'angle ou une boucle douce. Comme il s'agit d'un ruban intérieur, gardez-le à l'écart des endroits mouillés ou humides et de tout contact direct avec l'eau.
Applications et documentation
Les propriétaires l'installent sous les armoires de cuisine, au-dessus des moulures, le long des limons d'escalier, dans les tablettes de garde-manger et de garde-robe, derrière un miroir de salle de bain ou dans les corniches du sous-sol. Les entrepreneurs le spécifient pour les comptoirs d'accueil, les vitrines de commerce, les bars de restaurant, les comptoirs de boulangerie, les corridors d'hôtel et l'ébénisterie de bureau, là où une ligne de LED visibles nuirait au design. Sa largeur de PCB de 8 mm en fait un excellent choix pour les rainures étroites et les profilés minces en ébénisterie sur mesure. La fiche technique PDF du CL-ST-SOB-288-9.6-2440-3K se trouve dans l'onglet Documentation de cette page : téléchargez-la avant de commander votre pilote, vos profilés et vos connecteurs, pour réussir votre plan de ruban lumineux LED du premier coup.
