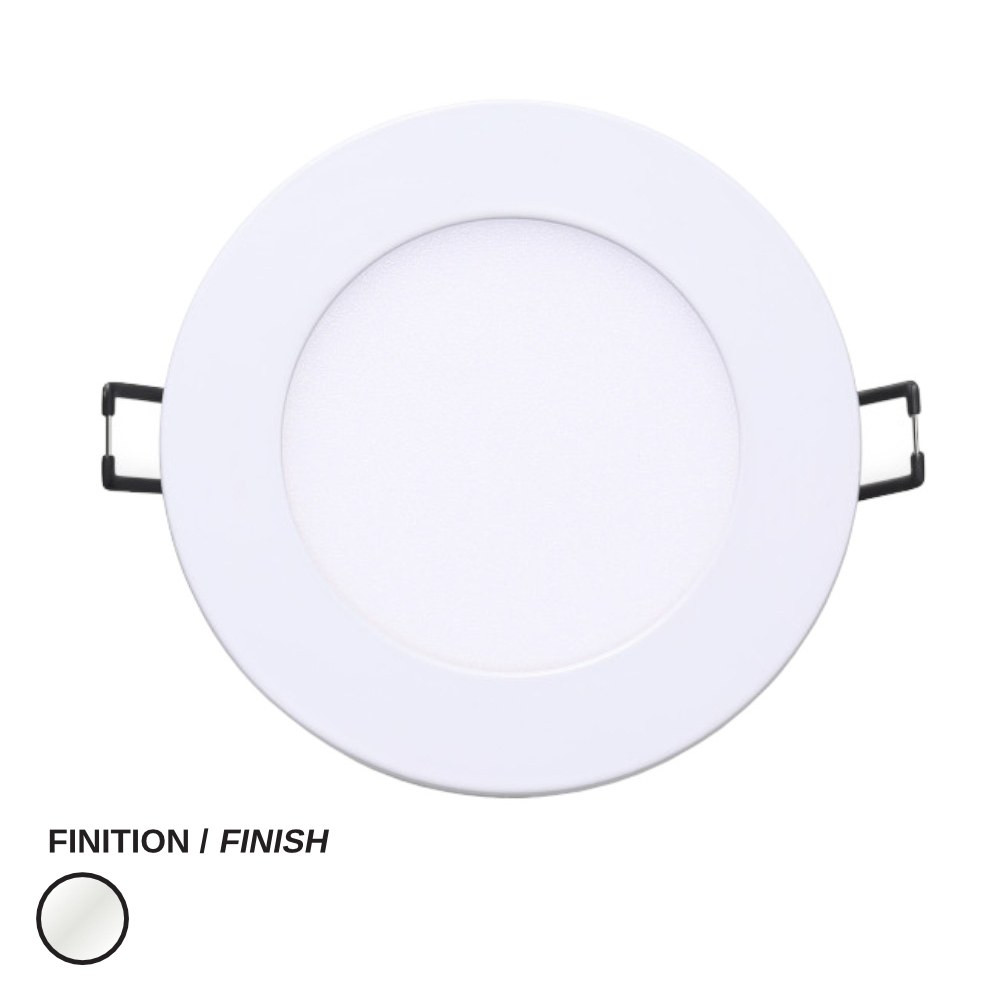

Plat, et c'est vouluTout l'intérêt de cet
encastré LED mince tient à son épaisseur, ou plutôt à son absence d'épaisseur. Avec une profondeur de panneau de seulement 0,47" (12 mm) et un diamètre de 4,72" (120 mm), il s'installe presque au ras du plafond fini et n'exige à peu près aucun plénum. C'est la solution pratique là où un pot traditionnel ne rentre pas: sous un palier d'escalier, dans un soffite abaissé, dans une corniche d'armoire, dans le toit d'un van aménagé ou dans une cabine de bateau où chaque millimètre de dégagement compte. La garniture blanche se fond dans le gypse peint, le MDF et les plafonds de contreplaqué, et la lentille diffusante cache les diodes: on voit la lumière, pas les points lumineux.
Une qualité de lumière agréable au quotidienLe flux est de
600±50 lumens pour un moteur LED de
8W, réparti sur un
angle de 120° pour une couverture large et uniforme. Un
IRC supérieur à 80 rend les couleurs honnêtement, ce qui aide au-dessus d'une planche à découper, d'un miroir de salle de bain, d'une tablette de présentation ou d'un établi. Les
2 températures de couleur vous laissent choisir le 3000K blanc chaud pour les aires de vie, les chambres et l'hôtellerie, ou le 5000K blanc froid pour les cuisines, les ateliers et les zones de tâche: un seul modèle peut servir tout un projet et s'ajuster pièce par pièce sur le chantier.
Spécifications techniquesModèle : LCDL-DLF4-24V-2CCT-WH
Puissance : 8W
Lumens : 600±50 LM
Température de couleur : 3000K / 5000K ajustable
IRC : >80
Angle de faisceau : 120°
Tension d'entrée : 12/24V
Facteur de puissance : >0,94
Gradation : PWM
Couleur de la garniture : Blanc
Diamètre du panneau : 4,72" (120 mm)
Profondeur du panneau : 0,47" (12 mm)
Emplacement approuvé : Emplacement humide
Certification : cETLus
Garantie : 3 ans
Câblage, gradation et installationIl s'agit d'un
luminaire basse tension: il doit être alimenté par un bloc d'alimentation 12V ou 24V compatible, jamais branché directement sur le 120V. Additionnez la puissance de tous les luminaires du circuit avant de choisir le transformateur, gardez une marge, et prévoyez des parcours courts avec un calibre de fil adéquat pour que le dernier luminaire de la chaîne soit aussi lumineux que le premier. La gradation se fait en
PWM: utilisez un ensemble gradateur et pilote conçu pour le contrôle PWM des panneaux LED basse tension. Découpez une ouverture propre et bien dimensionnée pour que la garniture s'appuie à plat, raccordez le luminaire au fil du pilote, rangez la connexion dans la cavité et poussez le panneau en place. Coupez toujours l'alimentation au panneau et, pour un câblage permanent, faites faire le raccordement par un maître électricien, comme le veut la bonne pratique au Québec. L'approbation pour
emplacement humide lui permet de tolérer l'humidité d'un plafond de véranda couverte, d'une salle de bain hors de la zone de douche ou d'une salle de lavage, mais il n'est pas conçu pour l'exposition directe à la pluie.
Applications et documentationProjets typiques: plafonds de cuisine et d'îlot, corridors de condos et de petits bureaux, plafonds de présentation en boutique ou en salon, chalets, garages et ateliers, intérieurs de VR et de roulottes, cabines de bateau et camps hors réseau au solaire. Dans une rénovation en 120V, conservez le même look épuré en combinant les pièces avec l'
encastré LED commercial rond 6'' ou le plus grand
encastré LED commercial rond 10'', et utilisez l'
encastré LED linéaire pour les accents d'armoires et de tablettes. La
fiche technique complète — dessin dimensionnel, réglages de température de couleur et schéma de branchement du pilote — se trouve dans l'onglet Documentation, pour que votre électricien ait tout en main avant de percer le premier trou.
