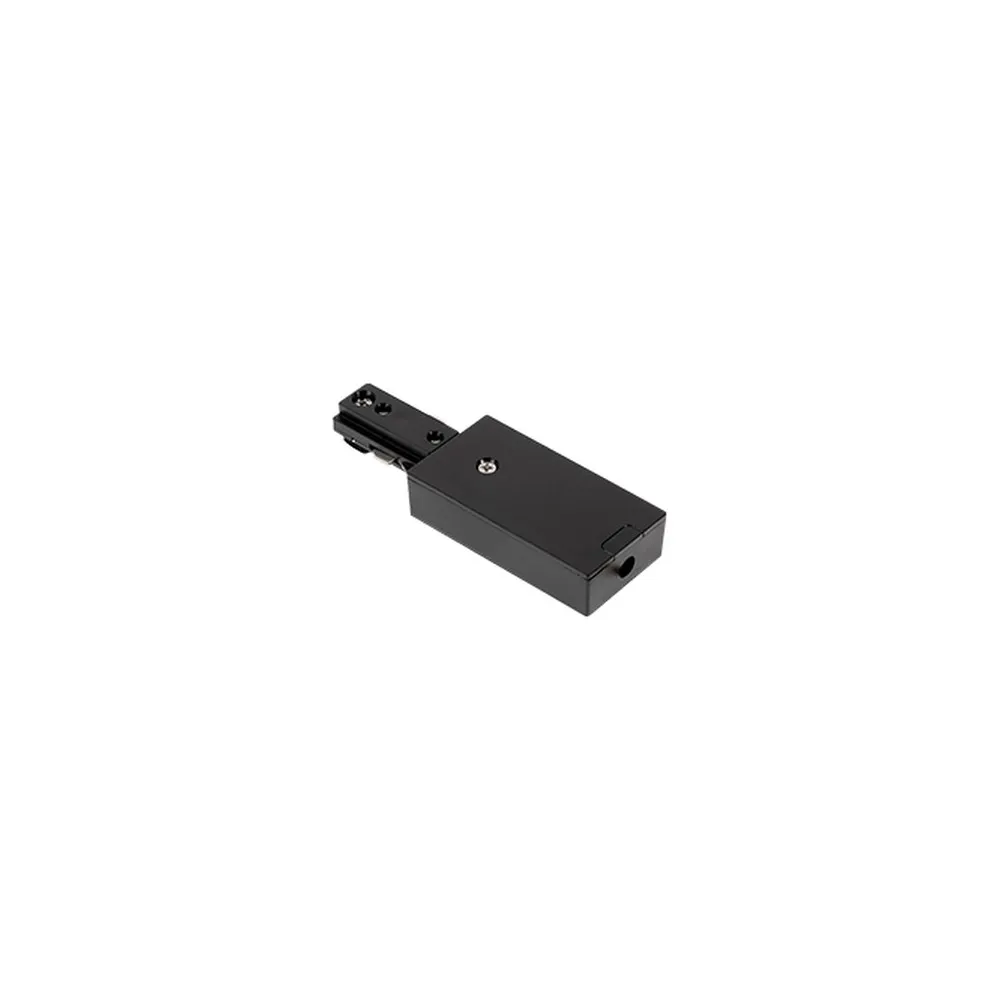

ALIMENTATION D'EXTRÉMITÉ POUR RAIL DE TYPE H - NOIR

Name: ALIMENTATION D'EXTRÉMITÉ POUR RAIL DE TYPE H - NOIR
Brand: LED MONTREAL
SKU: TRACKPOW-B-LIVE
Price: 4.97 CAD
Availability: InStock

SKU: TRACKPOW-B-LIVE

Marque: LED MONTREAL

Pas de boîte électrique au-dessus de l'endroit où doit passer votre rail? L'alimentation d'extrémité pour rail de type H TRACKPOW-B-LIVE règle ce problème fréquent en rénovation : elle amène le courant dans le rail par son extrémité. Aussi appelée connecteur d'alimentation d'extrémité, embout d'alimentation ou connecteur « live end », elle se place au début de la ligne, reçoit les fils d'alimentation sur ses bornes et transmet le courant au rail, si bien que toute la ligne d'éclairage sur rail noir s'allume à partir de ce seul point.

Voyez-la comme un petit point de jonction placé au bout du rail. Au lieu d'une rosace centrée sur une boîte de plafond, le courant arrive là où la ligne commence, souvent près d'un mur, d'une poutre ou d'une retombée de plafond où un câble d'alimentation se trouve déjà à proximité. Les fils se raccordent à ses bornes, la première section de rail s'y joint, et les têtes de rail de type H placées le long de la ligne sont alimentées à partir de là. En noir, le connecteur prolonge la ligne foncée du rail d'éclairage et garde le début de la ligne net et graphique, que le plafond soit peint en noir, laissé en béton brut ou traversé de conduits apparents.

C'est le choix naturel dans un sous-sol où la seule alimentation descend le long d'un mur, dans un loft à structure apparente où ajouter une boîte au centre serait compliqué, et dans les restaurants, bars et salles de dégustation où le rail part d'un mur pour s'avancer au-dessus de la salle. Elle est conçue pour le système de rail de type H de la même gamme : sections droites noires, têtes noires, connecteurs de jonction et connecteurs de coin. Quand une boîte de plafond se trouve sous la ligne, la rosace flottante pour rail de type H noire est l'autre façon d'alimenter le rail. Décidez où votre ligne commence et lancez-la avec la bonne pièce : votre éclairage sur rail noir suivra.

Compatible avec
Fonctionne avec :
Profilé : TRACK4-B, TRACK8-B

Le courant par le bout de la ligne
La plupart des rails sont alimentés par une boîte de plafond au moyen d'une rosace. En rénovation, pourtant, la boîte est souvent au mauvais endroit, ou il n'y en a tout simplement pas là où le rail doit passer. L'alimentation d'extrémité change le point de départ : elle fait entrer le courant dans le rail de type H par son bout. Les fils se fixent à ses bornes, le connecteur alimente le rail, et chaque tête de la ligne reçoit son courant à partir de cette extrémité. À ne pas confondre avec une alimentation LED (driver) : ici, le mot désigne simplement l'endroit où le courant entre dans le rail.

Résumé technique
Produit : alimentation d'extrémité pour rail de type H
Couleur du boîtier : noir
Position : au bout du rail

Raccordement et installation
Planifiez d'abord l'alimentation : le connecteur doit se trouver au bout de la ligne le plus proche du câble d'alimentation disponible. Courant coupé au panneau, l'électricien raccorde les conducteurs aux bornes; la première section de rail s'y joint ensuite et se fixe au plafond, suivie du reste de la ligne. Comme ce connecteur de rail est le point de départ, vérifiez le sens de votre agencement sur papier avant de percer : c'est à l'autre bout que vous pourrez un jour prolonger la ligne avec un connecteur de jonction. Tous les travaux sur le filage du bâtiment doivent être faits par un maître électricien, conformément au Code canadien de l'électricité et à la réglementation locale.

Des installations noires typiques
Un cinéma maison au sous-sol, plafond noir, où l'alimentation descend le mur à côté de l'écran; une microbrasserie dont le rail part du mur de brique pour s'avancer au-dessus des tables; un salon de barbier avec une ligne de têtes au-dessus des chaises, alimentée par le bout près de l'accueil; un loft aux conduits apparents où le rail commence à une colonne. Chaque fois, l'alimentation d'extrémité permet à l'éclairage sur rail noir de commencer exactement là où se trouve le courant, et les spots sur rail se placent, se déplacent et se réorientent ensuite le long du rail au fil de l'évolution de l'espace.

Choisir la bonne alimentation
Le système de type H vous laisse le choix de l'alimentation. Avec une boîte de plafond sous la ligne, la rosace flottante noire alimente le rail depuis la boîte. Sans boîte, ou quand le courant arrive au bout de la ligne, ce connecteur est le bon choix. Dans les deux cas, complétez l'agencement avec les sections droites, les têtes noires et les connecteurs de rail de la même gamme pour un résultat uniforme.

Composantes compatibles du système de rail en H
• Rail de type H 4 pi - noir (TRACK4-B)
• Rail de type H 8 pi - noir (TRACK8-B)
• Connecteur de coin en L pour rail de type H - noir (TRACKACC-B)
• Mini connecteur de jonction pour rail de type H - noir (TRACKACC-B-MJ)
• Connecteur flexible pour rail de type H - noir (TRACKACC-B-FLEX)
• Rosace flottante pour rail de type H - noir (TRACKPOW-B)
• Rosace monopoint pour tête de rail de type H - noir (TRACKPOW-B-MONO)
• Tête de luminaire sur rail LED 12W pour rail H - noir (TRACKL-B)
• Tête de luminaire sur rail LED 20W 10° à 60° pour rail H - noir (TRACKLZ-B)
• Lentille 15° et 25° pour luminaire sur rail LED de type H (TRACKLENS)
• Ensemble de rail H 4 pi : 2 luminaires LED 12W gradables avec 5 CCT - certifié cETLus - noir (TRACKLK-B)
• Ensemble de rail H 8 pi : 4 luminaires LED 12W gradables avec 5 CCT - certifié cETLus - noir (TRACKLK8-B)
