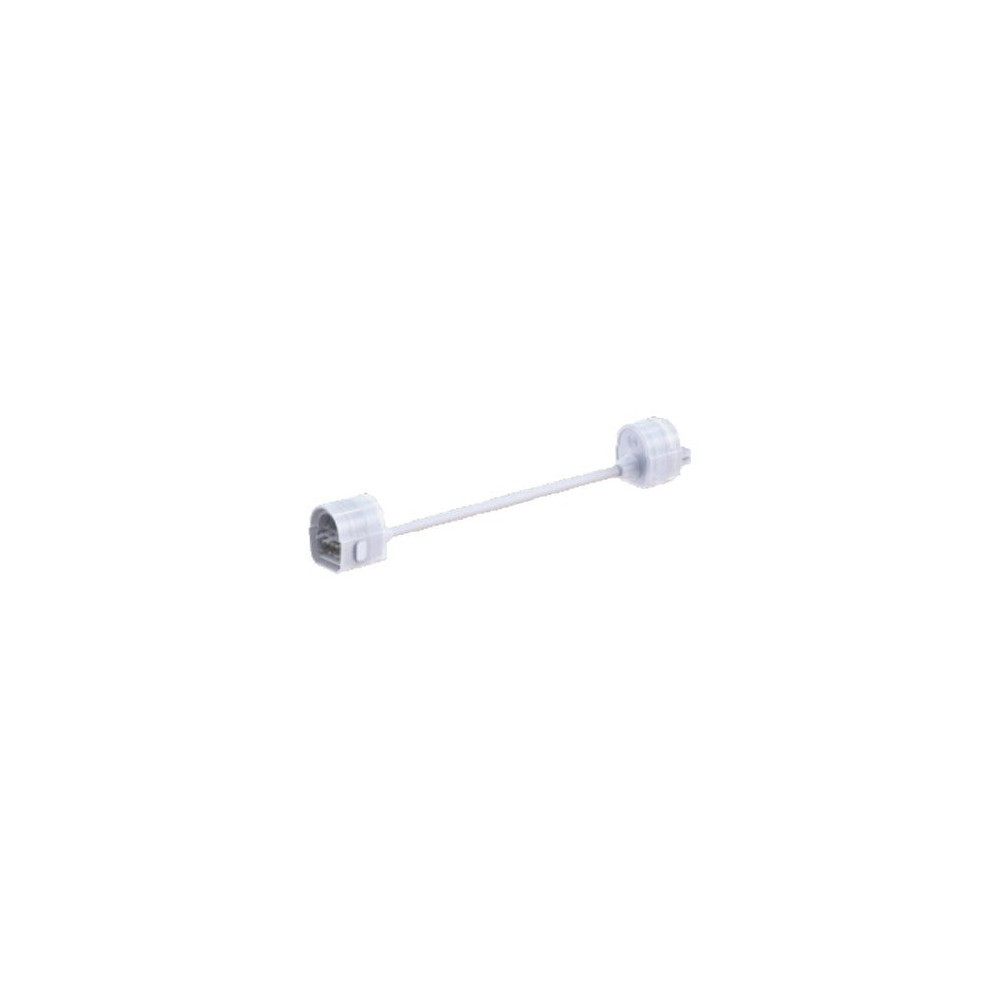

CÂBLE DE LIAISON 48 POUCES

À quoi sert cet accessoire
Le câble de liaison 48 pouces est un cordon d'interconnexion préterminé conçu pour la plateforme de barres linéaires RP LBI 65 de Light Efficient Design. Plutôt que d'ouvrir une boîte de jonction et de tirer des conducteurs entre chaque luminaire, vous branchez simplement une extrémité dans le port sortant d'une barre et l'autre dans la barre suivante. Il figure dans le tableau d'accessoires du fabricant sous CABLES + CONNECTORS, avec les versions 6IN, 12IN et 24IN : les quatre longueurs partagent donc la même méthode de raccordement et peuvent être combinées dans un même projet selon la distance à franchir.

Gradation et contrôle
Le suffixe « -DIM » du numéro de pièce identifie ce produit comme le câble de liaison gradable : les conducteurs transportent à la fois l'alimentation et le signal de gradation d'un luminaire à l'autre, si bien qu'une rangée chaînée réagit d'un seul bloc. Le fabricant est clair sur une limite qu'il vaut la peine de répéter sur le chantier : le chaînage n'inclut pas le contrôle 0-10V lié, et ce comportement dépendra du dispositif de contrôle utilisé dans l'installation. Pour les rangées qui n'ont besoin ni de gradation ni de réglage de température de couleur, la même famille propose une option non gradable et sans CCT — voyez le connecteur en ligne sans gradation pour ces applications.

Spécifications techniques
Numéro de pièce : RP-LBI65-LC-48IN-DIM
Marque : Light Efficient Design
Type : Câble de liaison, gradable
Longueur : 48 po
Famille : Accessoires RP LBI 65 (câbles et connecteurs)
Autres longueurs offertes : 6 po, 12 po, 24 po, 48 po

Planifier votre rangée
Les quantités de chaînage publiées par le fabricant sont basées sur l'utilisation de l'adaptateur de conduit LBI 65 avec des luminaires raccordés bout à bout : les barres de 4 pi se chaînent jusqu'à 33 barres à 120V et 40 barres à 208V, 240V et 277V, tandis que les barres de 3 pi et de 2 pi se chaînent jusqu'à 40 barres à 120V, 208V, 240V et 277V. Deux conditions changent ces chiffres : les câbles de liaison réduisent les quantités raccordables, et si des câbles d'alimentation entrants sont utilisés sur 120VAC, le nombre de chaînage descend à 24 pièces. En clair sur le terrain : planifiez les longues rangées sur une tension plus élevée quand c'est possible, comptez vos cordons, et si vous chaînez plusieurs barres à 120V avec des câbles d'alimentation, divisez la rangée en plusieurs alimentations. La quincaillerie connexe comprend le câble d'alimentation entrant de 3 pieds et l'adaptateur de conduit d'alimentation RP-LBI65-IPC-12NPT-3FT, utilisé avec un conduit pour câbler l'alimentation entrante dans un luminaire ou une boîte de jonction, avec 3 pi de fil d'entrée inclus.

Applications et documentation
Des exemples concrets : franchir un espace de 48 pouces au-dessus d'une poutre dans une allée d'entrepôt, garder une ligne visuelle continue dans un stationnement intérieur où les colonnes brisent l'espacement, enjamber l'espace entre deux baies de lavage, ou aligner les luminaires sur les solives d'un atelier ou d'un plafond de garage. Pour les montages suspendus, combinez vos câbles au câble de suspension aircraft en acier inoxydable imperméable, paquet de 2, et utilisez des cordons plus courts comme le câble de liaison 12 pouces là où les luminaires sont rapprochés. La fiche technique complète RP LBI 65, incluant le tableau des accessoires et le tableau complet des quantités de chaînage, se trouve dans l'onglet Documentation de cette page — téléchargez-la avant de soumissionner une longue rangée.
